Fonctionnement du cerclage avec bandes papier sur ces machines

Sur ces machines, le cerclage avec bandes papier consiste à placer une bande de papier ou de film OPP autour d’un lot ou d’une pile. La bande est tendue jusqu’à 5 kg puis fermée automatiquement.

Le cadre ou l’arche de la banderoleuse papier détermine la taille maximale du lot à cercler. Par exemple, ECOBAND-S possède un cadre de 220 × 170 mm, tandis que ECOBAND-B4620 et ECOBAND-A disposent d’une arche de 460 × 200 mm.

Pour utiliser ces machines, placez le lot dans le cadre de l’ECOBAND-S ou sous l’arche de l’ECOBAND-B4620 ou de l’ECOBAND-A. Sur l’ECOBAND-A, un tapis transporte le produit sous l’arche et une presse supérieure le maintient en place pendant la pose de la bande. Ce dispositif permet de garder les piles alignées et d’éviter les déplacements lors du cerclage, ce qui est essentiel pour les articles légers ou irréguliers sur une ligne de conditionnement.

La machine fait passer la bande autour du lot et la tend jusqu’à la force réglée, jusqu’à 5 kg. Réglez la tension à l’aide d’un lot test : il faut serrer suffisamment pour maintenir la pile, sans marquer ou écraser les bords des produits souples ou imprimés. Une tension trop forte peut écraser les coins ou laisser des traces ; trop faible, la bande glisse et le lot risque de se défaire lors de la manutention.

Le lot doit entrer dans le cadre ou l’arche et mesurer au moins la largeur minimale acceptée par la machine : 30 mm pour l’ECOBAND-S, 50 mm pour l’ECOBAND-A, et l’ECOBAND-B4620 accepte des colis à partir de 30 × 10 mm. Chaque cycle pose une bande autour du lot. Pour une seconde bande à un autre endroit, il suffit de déplacer ou tourner le lot et de relancer un cycle. Les bandes sont en rouleaux placés sur la machine. Sur l’ECOBAND-B4620, une colonne dévidoir externe accepte des rouleaux jusqu’à 380 mm de diamètre, ce qui réduit la fréquence des changements de rouleau en entrepôt.

Choisir une banderoleuse papier pour votre ligne de conditionnement

L’ECOBAND-S est une petite banderoleuse papier de table pour bande papier ou OPP de 12 mm, avec cadre 220 × 170 mm. L’ECOBAND-B4620 est une banderoleuse papier de table pour bande de 30 mm (20 mm en option), avec arche 460 × 200 mm et dévidoir externe pour grands rouleaux.

L’ECOBAND-A est une banderoleuse papier sur piètement indépendant, accepte la bande de 20 ou 30 mm, et dispose d’un tapis convoyeur sous l’arche et d’une presse supérieure. Les trois modèles fonctionnent sur alimentation monophasée.

Le premier critère est la largeur de bande. L’ECOBAND-S utilise une bande de 12 mm, adaptée aux petits lots comme des paquets de cartes ou de dépliants. L’ECOBAND-B4620 accepte une bande de 30 mm en standard, ou 20 mm en option, pour des lots plus larges. L’ECOBAND-A prend la bande de 20 ou 30 mm, pour des lots moyens à grands.

La taille maximale du lot dépend du cadre ou de l’arche. L’ECOBAND-S a un cadre de 220 × 170 mm ; l’ECOBAND-B4620 et l’ECOBAND-A disposent d’une arche de 460 × 200 mm. L’ECOBAND-B4620 accepte des colis jusqu’à 473 × 206 mm et peut supporter jusqu’à 30 kg sur la machine. Si vos lots approchent ces limites, mesurez-les avant de choisir un modèle. Par exemple, sur une ligne avec des cartons de tailles variées, la grande arche de l’ECOBAND-B4620 ou de l’ECOBAND-A offre plus de flexibilité.

L’emplacement de la machine influence le flux de travail. L’ECOBAND-S se pose sur une table, hauteur de travail 215 mm, idéale pour les postes de conditionnement manuels. L’ECOBAND-B4620 est aussi une machine de table, avec colonne dévidoir, hauteur de travail 245 mm. L’ECOBAND-A est sur piètement à roulettes, hauteur 600 mm, avec tapis convoyeur et presse supérieure. Le rendement est de 26 bandes/minute pour l’ECOBAND-S et l’ECOBAND-B4620, et 20/minute pour l’ECOBAND-A. Le débit réel dépend de la rapidité de chargement des lots. L’ECOBAND-A dispose d’un écran tactile pour les réglages et d’un compteur de production totalisable et réinitialisable, utile pour suivre la production quotidienne en entrepôt.

Comparatif ECOBAND-S, ECOBAND-B4620 et ECOBAND-A

Vous trouverez ci-dessous un tableau comparatif des modèles ECOBAND-S, ECOBAND-B4620 et ECOBAND-A. Il présente la largeur de bande, la taille du cadre ou de l’arche, le rendement et les principales caractéristiques de chaque machine.

Pour lire le tableau, commencez par la largeur de bande et la taille du cadre ou de l’arche, car elles déterminent les lots acceptés. Ensuite, vérifiez la taille minimale acceptée et le diamètre du mandrin : ECOBAND-S et ECOBAND-B4620 prennent un mandrin de 40 mm, l’ECOBAND-A un mandrin de 76 mm. L’emplacement de la machine est aussi indiqué : sur table ou sur piètement. Ces informations permettent d’adapter la machine à votre ligne de conditionnement, que vous deviez cercler de petites piles sur table ou de plus grands lots sur piètement avec tapis.

Largeurs de bandes papier et formats de rouleaux selon la machine

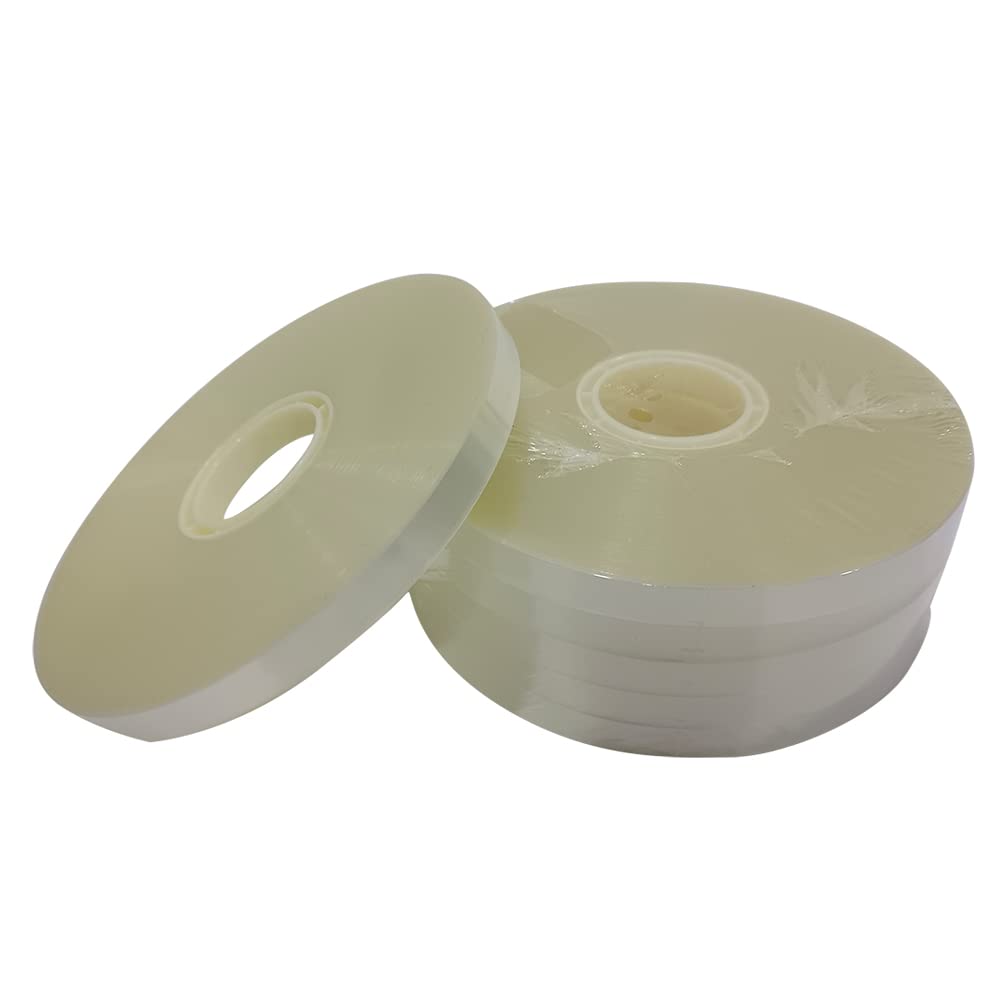

Les bandes papier et bandes OPP sont disponibles sur la boutique. L’ECOBAND-S utilise une bande de 12 mm avec un mandrin de 40 mm, l’ECOBAND-B4620 prend en standard une bande de 30 mm avec un mandrin de 40 mm, et l’ECOBAND-A accepte des bandes de 20 ou 30 mm avec un mandrin de 76 mm. La bande OPP 12 mm est compatible avec l’ECOBAND-S.

La bande papier proposée en boutique existe en largeur 12 mm, rouleau de 150 m, mandrin de 40 mm, conditionnée par boîte de 100 rouleaux. La bande papier 30 mm fait aussi 150 m par rouleau, avec 56 rouleaux par boîte. La bande OPP est disponible en 12 mm de large, 150 m par rouleau, 100 rouleaux par boîte, et en 30 mm de large, 150 m par rouleau, 40 rouleaux par boîte. Les bandes papier et OPP de 12 mm conviennent à l’ECOBAND-S, tandis que les bandes de 30 mm (papier ou OPP) sont adaptées en standard à l’ECOBAND-B4620.

Le diamètre du mandrin doit correspondre au support de la machine : 40 mm pour l’ECOBAND-S et l’ECOBAND-B4620, 76 mm pour l’ECOBAND-A. Si le mandrin ne correspond pas, le rouleau ne sera pas bien positionné et la bande ne pourra pas avancer. Sur l’ECOBAND-S et l’ECOBAND-B4620, le rouleau peut mesurer jusqu’à 160 mm de diamètre. L’ECOBAND-B4620 dispose d’un dévidoir externe qui accepte des rouleaux jusqu’à 380 mm, ce qui réduit la fréquence des changements de rouleaux lors des longues séries.

Conservez la bande papier au sec dans son carton jusqu’à utilisation, car le papier perd sa résistance s’il est humide. En entrepôt, stockez les cartons de bandes à l’abri de l’humidité et surélevés du sol. Commandez la bande en même temps que la machine, dans la largeur et le diamètre de mandrin adaptés, afin de pouvoir démarrer le cerclage dès le premier jour sans attendre le réassort. Cela évite les retards lors de la mise en place d’une nouvelle ligne de conditionnement.

Feuillard papier pour l’emballage

Le feuillard papier est proposé en largeurs 9 mm, 12 mm ou 15 mm pour des applications légères à moyennes, comme le regroupement d’articles légers ou de cartons. Il perd sa résistance en cas d’humidité.

Dans un entrepôt qui emballe des produits secs, un feuillard papier de 12 mm permet de maintenir ensemble de petits cartons pour le transport interne. Il faut le garder au sec : un feuillard mouillé peut se rompre lors de la manutention.

Les bandes papier et le feuillard papier servent à maintenir un lot groupé ; ils ne conviennent pas pour sécuriser une charge lourde sur palette, tâche réservée au cerclage plastique ou acier.

Quand choisir la bande papier pour le cerclage

Le cerclage papier maintient des piles ou des lots avec une tension légère et régulière. Une banderoleuse papier comme l’ECOBAND-S, l’ECOBAND-B4620 ou l’ECOBAND-A applique une tension jusqu’à 5 kg. Cela suffit pour regrouper des produits souples, imprimés ou empilés sans les écraser. Les produits couramment cerclés sont des liasses d’imprimés, enveloppes, brochures, plateaux ou boîtes, et lots de produits frais.

Le cerclage papier n’est pas conçu pour les charges lourdes sur palette. Pour cela, il faut utiliser du feuillard plastique ou acier. Le banderolage avec bande papier ou film OPP est destiné aux applications légères à moyennes, pour maintenir des lots ensemble lors de la manutention, mais pas pour fixer des charges lourdes pour le transport sur palette.

Par exemple, dans une imprimerie, les piles de brochures sont cerclées pour la livraison ; sur une ligne de conditionnement, des plateaux de petites boîtes sont maintenus ensemble par une seule bande pour faciliter la manipulation.

En pratique, il peut être nécessaire d’ajuster la tension selon le produit. Par exemple, une pile d’enveloppes demande moins de tension qu’un lot de plateaux en plastique. Vérifiez toujours les premiers lots après un changement de produit ou de bande pour vous assurer que la tension est bien réglée. Cela permet d’éviter des erreurs qui pourraient endommager les produits ou laisser des lots mal maintenus sur la chaîne.

Bande papier ou OPP : recyclage et visibilité du produit

Le cerclage papier avec bande papier peut être recyclé avec les cartons ou produits papier. La bande OPP est un film plastique. Si vous utilisez une bande OPP transparente, le produit reste visible en dessous. Les deux types de bande sont compatibles avec les modèles ECOBAND-S, ECOBAND-B4620 et ECOBAND-A, à condition de respecter la largeur et le diamètre de mandrin adaptés à la machine.

Le papier perd sa résistance à l’humidité, c’est pourquoi le cerclage papier convient aux produits secs et au stockage à l’abri de l’humidité. La bande OPP ne perd pas de résistance en cas d’humidité. Choisissez la bande papier pour les produits destinés au recyclage papier, et la bande OPP si vous souhaitez une bande transparente ou une résistance à l’humidité.

Pour choisir entre les deux, tenez compte de l’usage final et du stockage : bande papier pour les produits qui partent au recyclage avec le carton, bande OPP si le produit doit rester visible ou si les marchandises risquent d’être exposées à l’humidité lors du stockage ou du transport, comme les plateaux alimentaires sur une ligne de conditionnement humide.

Ce qui influence le prix d’une banderoleuse papier

Le prix d’une banderoleuse papier dépend de la largeur de bande acceptée, de la taille du cadre ou de l’arche, de la cadence en bandes par minute et de la conception : petite machine de table, machine de table avec colonne dévidoir, ou machine sur pied avec tapis et presse supérieure. Le prix actuel figure sur chaque fiche produit.

Le principal coût d’utilisation est la bande, achetée par carton : 100 rouleaux de bande papier 12 mm, 56 rouleaux de bande papier 30 mm, ou 100 rouleaux de bande OPP 12 mm. Sur chaque fiche produit, vous trouverez un bouton Demander une offre pour obtenir un devis, par exemple si vous souhaitez une machine avec un stock de bandes, ainsi qu’un bouton Ajouter à la demande pour regrouper plusieurs produits dans une seule demande. Cela vous aide à planifier vos achats et vos stocks pour votre ligne d’emballage.

Points à vérifier avant de commander du cerclage papier

Avant de commander une banderoleuse papier, vérifiez la taille du plus grand et du plus petit lot à cercler. Le lot doit passer dans le cadre ou l’arche, et avoir au moins la largeur minimale acceptée par la machine. Par exemple, l’ECOBAND-S nécessite une largeur minimale de 30 mm pour l’objet à cercler.

Vérifiez la largeur de bande, le choix entre bande papier ou OPP, et la cadence souhaitée en lots par minute. Décidez si vous préférez une machine de table ou un modèle sur pied. Les trois modèles fonctionnent sur alimentation monophasée. Le tableau comparatif ci-dessus indique le modèle adapté à vos besoins.

Testez les réglages de la machine sur vos propres lots avec la bande prévue. Réglez la tension sur un lot test : suffisamment pour maintenir la pile, mais pas au point de marquer les bords. Par exemple, dans un entrepôt qui emballe des brochures imprimées, commencez avec une tension faible pour éviter les traces, puis augmentez-la seulement si les lots ne tiennent pas ensemble.

Des erreurs peuvent survenir si le lot est trop grand pour le cadre ou l’arche, ou si la largeur de bande ne correspond pas à la machine. Si la bande est trop étroite ou trop large pour le support, elle ne sera pas entraînée correctement. Si la tension est trop forte, les produits souples risquent d’être abîmés. Si elle est trop faible, les lots peuvent se défaire lors de la manutention. Vérifiez ces points avant de lancer une série complète pour éviter les pertes de matière et de temps.

Questions sur le cerclage papier

Quelle bande convient à quelle banderoleuse papier ?

L’ECOBAND-S utilise une bande de 12 mm avec mandrin de 40 mm. L’ECOBAND-B4620 fonctionne en standard avec une bande de 30 mm (20 mm en option) et mandrin de 40 mm. L’ECOBAND-A accepte des bandes de 20 ou 30 mm avec mandrin de 76 mm.

Puis-je utiliser une bande papier ou OPP sur ces machines ?

Les trois modèles, ECOBAND-S, ECOBAND-B4620 et ECOBAND-A, acceptent aussi bien la bande papier que la bande OPP, à condition de respecter la largeur et le diamètre de mandrin adaptés.

Combien de lots par minute ces machines peuvent-elles traiter ?

Les modèles ECOBAND-S et ECOBAND-B4620 peuvent traiter jusqu’à 26 bandes par minute. L’ECOBAND-A peut atteindre 20 bandes par minute.

Quelle est la taille maximale d’un lot à cercler ?

La taille maximale dépend du cadre ou de l’arche. L’ECOBAND-S dispose d’un cadre de 220 x 170 mm. Les modèles ECOBAND-B4620 et ECOBAND-A sont équipés d’une arche de 460 x 200 mm.
