Fonctionnement d’une banderoleuse papier et types de bandes

Une banderoleuse papier enroule une bande plate de papier ou de film OPP autour d’une pile ou d’un lot. L’opérateur place le produit, ou le tapis l’amène sous le cadre. La machine serre la bande jusqu’à 5 kg de tension, soude les extrémités et coupe la bande du rouleau.

Les trois modèles de cette catégorie acceptent aussi bien la bande papier que la bande film OPP.

Sur la ECOBAND-S, les extrémités de la bande sont soudées par thermoscellage.

La tension se règle jusqu’à 5 kg sur chaque machine. Cela suffit pour maintenir ensemble une pile de brochures ou un plateau alimentaire, tout en restant assez faible pour ne pas écraser un lot souple ou marquer la feuille supérieure. Réglez une tension plus basse pour les lots légers ou fragiles, plus élevée pour les piles fermes.

La bande papier convient aux imprimés et aux produits destinés au recyclage papier. Elle ressemble à un emballage papier et se recycle avec les cartons ou brochures. Cependant, la bande papier perd sa résistance si elle est mouillée, elle s’utilise donc pour des produits secs et en locaux secs. La bande film OPP est transparente, ce qui permet de voir le produit et son étiquette à travers, et elle se recycle avec les plastiques. Vous pouvez passer de la bande papier à la bande OPP selon vos besoins, à condition que la largeur et le mandrin conviennent à la machine.

Sur les modèles ECOBAND-S et ECOBAND-B4620, la bande repose dans une glissière à l’intérieur du cadre. Au lancement du cycle, la machine ramène la bande autour du lot puis applique une seconde traction pour atteindre la tension réglée. Les extrémités sont soudées sur une plaque chauffante et la bande est coupée. Des poussoirs aux coins du cadre éjectent ensuite la bande de la glissière pour qu’elle se referme autour du lot.

Avec une bande papier, réglez la tension sur doux ou moyen. Les notices ECOBAND-S et ECOBAND-B4620 précisent qu’une tension trop forte peut casser la bande papier ou donner une soudure fragile. Ces deux modèles fonctionnent en mode automatique ou manuel. En mode automatique, le capteur lance le cycle après un délai réglé dès qu’il détecte le lot, et le cadre reste ouvert un temps défini pour retirer le produit. En mode manuel, chaque banderolage se lance par bouton Start ou pédale.

Choisir une banderoleuse papier automatique adaptée à vos produits

La ECOBAND-S est une petite banderoleuse papier de table, pour bande de 12 mm et produits d’au moins 30 mm de large. La ECOBAND-B4620 se place sur un support à roulettes, utilise une bande de 30 mm, et dispose d’un cadre de 460 × 200 mm, pour des produits de 30 × 10 mm à 473 × 206 mm. La ECOBAND-A est montée sur roulettes, avec tapis d’alimentation et presse supérieure, accepte une bande de 20 mm ou 30 mm, et un cadre de 460 × 200 mm, pour des produits d’au moins 50 mm de large.

Les ECOBAND-S et ECOBAND-B4620 atteignent 26 cycles par minute, tandis que la ECOBAND-A réalise jusqu’à 20 cycles par minute. Chaque machine est automatique : ECOBAND-S et ECOBAND-B4620 se lancent par pédale ou capteur, ECOBAND-A alimente les produits par tapis.

La bande ECOBAND-S fait 0,12 mm d’épaisseur, sur mandrin de 40 mm, avec un rouleau jusqu’à 160 mm de diamètre. La table de travail est à 215 mm de haut, et l’écran tactile permet de régler la tension. Sa fiche produit cite billets de banque, étiquettes, enveloppes, médicaments, cartes de visite et imprimés.

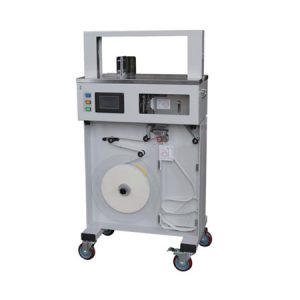

La ECOBAND-B4620 utilise une bande de 30 mm sur mandrin de 40 mm. Son support à roulettes porte le rouleau. Elle sert pour l’imprimerie, la reliure, le textile, les lots promotionnels ou multipacks, et peut emballer des produits alimentaires comme produits laitiers, fruits, légumes et snacks.

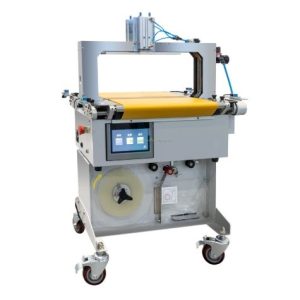

Sur la ECOBAND-A, un tapis transporte le produit sous le cadre, et une presse supérieure le maintient pendant la pose de la bande. La hauteur de travail est de 600 mm. Le compteur de production additionne les cycles et peut être remis à zéro, ce qui facilite le suivi de la production sur un poste ou une commande.

Le mode d’alimentation influence le travail au quotidien. Sur ECOBAND-S et ECOBAND-B4620, l’opérateur place chaque lot à la main. Sur ECOBAND-A, le tapis amène automatiquement les produits sous le cadre, et la presse supérieure maintient les piles souples pendant la pose de la bande.

La largeur de bande dépend du produit. ECOBAND-S utilise une bande de 12 mm pour petits lots, ECOBAND-B4620 et ECOBAND-A une bande de 30 mm pour lots plus grands. À 26 cycles par minute, ECOBAND-S et ECOBAND-B4620 posent une bande toutes les 2,3 secondes. En pratique, cette cadence est atteinte si les lots sont prêts à portée de main, et si un lot nécessite deux bandes, il faut deux cycles. Organisez le flux pour que la machine ne reste pas en attente.

Comparatif des trois banderoleuses papier

Le tableau ci-dessous compare les trois banderoleuses papier selon leur conception et alimentation, la largeur et le matériau de la bande, la taille du cadre, la plage de dimensions des produits, la vitesse et l’alimentation électrique.

Pour utiliser le tableau, commencez par vérifier si votre produit correspond à la taille du cadre. Pour les modèles ECOBAND-B4620 et ECOBAND-A, le cadre mesure 460 × 200 mm ; pour l’ECOBAND-S, consultez sa fiche produit. Le produit doit mesurer au moins 30 mm de large pour l’ECOBAND-S, ou 50 mm de large pour l’ECOBAND-A. Ensuite, vérifiez la largeur de la bande et le diamètre du mandrin adaptés à votre machine. Examinez aussi le mode d’alimentation et de positionnement du colis : manuel ou par tapis. Enfin, comparez la vitesse et l’alimentation électrique selon vos besoins.

Banderoleuse papier ou cercleuse : quelles différences ?

Une banderoleuse papier utilise une bande plate en papier ou en film OPP, appliquée avec une faible tension, pour regrouper et maintenir des produits comme des imprimés, des barquettes alimentaires ou des lots de produits. La bande maintient la pile sans l’écraser.

Une cercleuse applique un feuillard plastique PP ou PET avec une tension bien plus forte, puis le scelle, pour maintenir des cartons, des lots ou des palettes pendant le transport. Utilisez une banderoleuse papier pour les produits souples ou fragiles à regrouper, et une cercleuse pour les charges à maintenir fermement pour l’expédition.

Choisissez une banderoleuse papier lorsqu’un feuillard plastique risquerait d’écraser, de marquer ou de couper le produit. Par exemple, les imprimés, enveloppes, textiles, barquettes alimentaires, fruits et légumes sont souvent banderolés car la faible tension ne les abîme pas.

Une cercleuse s’utilise quand le feuillard doit supporter du poids ou résister au transport, comme pour des cartons, des lots de profilés ou des palettes. Une bande appliquée avec une tension allant jusqu’à 5 kg ne sécurise pas une charge pour l’expédition. Dans de nombreux cas, la bande remplace un élastique, du scotch emballage, du film thermorétractable ou une coiffe carton autour d’un lot, en utilisant moins de matière qu’un carton ou un film, et en gardant le produit visible si le film OPP est utilisé.

La largeur de la bande influe sur la façon dont elle maintient les produits souples. Une bande de 30 mm, comme sur les modèles ECOBAND-B4620 et ECOBAND-A, répartit la tension sur une surface plus large qu’une bande de 12 mm. La fiche produit ECOBAND-B4620 mentionne ce large appui pour les matières délicates.

Une bande papier se déchire facilement à la main au poste de travail ou en rayon, sans avoir à utiliser de couteau près du produit. À l’inverse, un feuillard PP ou PET posé par une cercleuse doit être coupé avec un outil. Dans de nombreux flux, banderolage papier et cerclage sont complémentaires : la bande regroupe les unités, qui sont ensuite mises en carton, puis le carton ou la palette est cerclé pour le transport.

Bandes compatibles avec les trois banderoleuses papier

La bande doit correspondre à la machine en largeur, diamètre de mandrin et matière. L’ECOBAND-S utilise une bande de 12 mm sur mandrin 40 mm. L’ECOBAND-B4620 prend une bande de 30 mm sur mandrin 40 mm. L’ECOBAND-A accepte une bande de 20 mm ou 30 mm sur mandrin 76 mm. La catégorie cerclage papier propose une bande papier 12 mm sur mandrin 40 mm pour l’ECOBAND-S, ainsi qu’une bande papier 30 mm et une bande OPP 30 mm sur mandrin 40 mm pour l’ECOBAND-B4620.

La catégorie propose une bande papier 12 mm, 150 m par rouleau sur mandrin 40 mm, en boîte de 100 rouleaux, adaptée à l’ECOBAND-S. Il existe aussi une bande OPP 12 mm, 150 m par rouleau, 100 rouleaux, avec le diamètre de mandrin précisé sur sa fiche. Pour l’ECOBAND-B4620, la bande papier 30 mm, pelliculée PE, 150 m par rouleau sur mandrin 40 mm, 56 rouleaux par boîte, est recommandée. La bande OPP 30 mm, 150 m par rouleau sur mandrin 40 mm, est conditionnée en boîtes de 40 rouleaux.

L’ECOBAND-A accepte des rouleaux sur mandrin 76 mm, jusqu’à 300 mm de diamètre. Les bandes listées dans la catégorie cerclage papier sont sur mandrin 40 mm, il faut donc demander la bande adaptée à l’ECOBAND-A lors de la commande de la machine. Pour estimer votre consommation, additionnez le périmètre du colis et un léger chevauchement pour la soudure. Par exemple, un colis de 0,6 m de tour consommera un peu plus de 0,6 m par bande, donc un rouleau de 150 m permet moins de 250 banderolages. Conservez les rouleaux au sec, dans leur boîte et sans contact avec un sol en béton, car une bande papier humide perd sa résistance.

Applications des banderoleuses papier

Une banderoleuse papier regroupe et maintient les produits avec une bande étroite de papier ou de film OPP. Elle sert pour les liasses de prospectus, lots de cartes de visite, bottes de légumes, barquettes ou lots alimentaires. La bande marque l’unité et maintient le lot sans l’écraser.

Le banderolage papier ne sert pas à sécuriser des cartons ou des palettes pour le transport. La tension de la bande atteint 5 kg maximum, suffisante pour maintenir des produits souples ou fragiles, mais insuffisante pour des charges lourdes. Pour le transport, il faut utiliser une cercleuse avec feuillard plastique tendu fortement. Les banderoleuses papier servent à regrouper et présenter les produits, pas à les sécuriser pour l’expédition.

Le banderolage permet de regrouper les produits par comptage, comme une liasse de prospectus ou d’enveloppes, un lot de produits vendus ensemble ou un paquet de barquettes. La bande maintient l’unité en rayon et dans le carton d’expédition.

Dans l’alimentaire et les produits frais, le banderolage sert à maintenir ensemble des bottes de carottes ou des nouilles, comme illustré sur les photos de l’ECOBAND-S. La fiche produit ECOBAND-B4620 cite les produits laitiers, fruits, légumes et snacks comme exemples d’utilisation. La bande maintient le lot sans écraser ni marquer les produits.

L’imprimerie et la papeterie sont des usages classiques du banderolage. Les liasses d’imprimés, enveloppes, cartes de visite et étiquettes sont souvent banderolées car la faible tension ne marque pas la première feuille.

Les bandes proposées ici sont neutres : la bande papier 12 mm est brun naturel, la bande papier 30 mm est blanche, la bande OPP est transparente. Seule la bande OPP transparente laisse voir le produit et son étiquette.

La fiche produit ECOBAND-S mentionne le banderolage simple, double ou croisé. Une bande simple au centre convient à une pile compacte. Deux bandes côte à côte évitent qu’un paquet long ne s’écarte aux extrémités. Pour un banderolage croisé, on tourne le paquet d’un quart de tour et on bande à nouveau, pour maintenir la pile dans les deux sens.

Une bande peut aussi maintenir ensemble une boîte et son couvercle, ou un plateau et son opercule, sans utiliser de scotch emballage. La bande retient le couvercle et s’enlève sans déchirer la boîte. La fiche ECOBAND-A cite les boîtes et plateaux parmi ses usages. Quand la bande marque une unité comptée, la machine peut aussi compter : en plus du compteur de production de l’ECOBAND-A, les modèles ECOBAND-S et ECOBAND-B4620 affichent la production en cours sur l’écran tactile, remise à zéro avec Clear en début de commande.

Utilisation quotidienne et entretien d’une banderoleuse papier

Réglez la tension en testant sur un vrai colis. Commencez au minimum et augmentez jusqu’à ce que la bande maintienne la pile sans marquer la première feuille ni déformer la barquette. Sur les modèles ECOBAND-S et ECOBAND-A, la tension se règle via l’écran tactile.

Placez chaque colis contre le guide ou la butée pour que la bande soit toujours au même endroit. Sur l’ECOBAND-S, la butée est réglable et peut être retirée pour les produits longs.

Remplacez le rouleau avant qu’il ne soit vide au milieu d’un lot. Gardez toujours un rouleau de rechange de même largeur et avec le même mandrin à côté de la machine.

Si la bande se détache ou ne s’alimente pas correctement, vérifiez d’abord la bande. Un rouleau de papier humide ou de mauvaise largeur peut provoquer des problèmes d’alimentation ou de soudure. Remplacez-le par un rouleau sec et adapté pour rétablir le fonctionnement normal.

Gardez le passage de la bande et le châssis exempts de poussière de papier et de résidus de film. Éteignez la machine avant tout nettoyage ou déblocage, et laissez refroidir la zone de soudure. Sur l’ECOBAND-A, le compteur de production additionne les bandes et peut être remis à zéro, par exemple au début d’une équipe ou d’une commande. Cela facilite la gestion de l’approvisionnement en rouleaux de bande.

Lorsque vous chargez un nouveau rouleau, assurez-vous que la bande se déroule dans le sens indiqué dans la notice. Sur l’ECOBAND-S, le rouleau se place sur un plateau qui s’insère dans la machine. Après avoir fermé les portes, utilisez le bouton de l’écran tactile pour alimenter la bande. Si le sens est incorrect, l’alimentation de la bande sera défectueuse.

Sur les modèles ECOBAND-S et ECOBAND-B4620, une soudure qui ne tient pas indique que le chauffage est trop froid ou trop chaud : augmentez ou réduisez le temps de chauffe via l’écran tactile, mais évitez de le régler trop haut, car cela réduit la durée de vie de la plaque chauffante. L’ECOBAND-B4620 nécessite un temps de préchauffage plus long en chambre froide. Si la bande se coince ou se plisse, la tension est peut-être trop forte ou il y a des bavures ou de la saleté dans le passage de la bande. Une bande qui flotte peut être stabilisée en réduisant la vitesse de retour de la bande. Si la coupe est irrégulière ou échoue, la lame centrale ou avant peut être usée ; ces pièces sont indépendantes et se remplacent séparément.

Si l’ECOBAND-S ou l’ECOBAND-B4620 ne démarre pas, vérifiez d’abord que la porte avant est bien fermée, car un contact de sécurité coupe l’alimentation si elle est ouverte. Contrôlez ensuite le fusible, la prise et le câble d’alimentation. Utilisez le bouton Reset ou éteignez puis rallumez la machine pour la remettre en position de départ. Les notices recommandent aussi de nettoyer l’intérieur de la machine chaque jour, de vérifier l’usure des lames et des pièces mobiles, de contrôler le serrage des boulons et écrous, et de lubrifier régulièrement les parties mobiles. Sur l’ECOBAND-A, vérifiez régulièrement la courroie. L’ECOBAND-S permet de verrouiller les réglages de l’écran tactile par mot de passe, afin que seul le responsable puisse modifier la tension ou la chauffe. L’ECOBAND-B4620 dispose d’un bouton de réinitialisation pour retrouver les réglages d’usine.

Quels éléments influencent le prix d’une banderoleuse papier

La conception détermine en grande partie le prix : une petite machine de table (ECOBAND-S), une machine sur base à roulettes (ECOBAND-B4620) ou une machine sur support avec alimentation par courroie et presse supérieure (ECOBAND-A). La largeur de la bande et la taille du cadre jouent aussi un rôle. Le coût d’utilisation dépend du matériau de la bande et de la taille du rouleau. Le prix est indiqué sur chaque fiche produit.

Le coût d’utilisation provient de la bande, vendue en carton. Un carton contient 100 rouleaux de bande de 12 mm, 56 rouleaux de bande papier de 30 mm ou 40 rouleaux de ruban OPP de 30 mm, chaque rouleau mesurant 150 m. Les trois modèles fonctionnent en monophasé : ECOBAND-S en 110 V ou 220 V, ECOBAND-B4620 et ECOBAND-A en 110–120 V ou 200–240 V. Les fiches produits proposent un bouton Demander une offre pour obtenir un devis et un bouton Ajouter à la demande pour regrouper plusieurs produits dans une seule demande.

La fiche produit de l’ECOBAND-B4620 propose une autre taille d’arceau en option, en plus du cadre standard de 460 × 200 mm. Si vos produits nécessitent un arceau différent, indiquez-le dans votre demande avec la machine.

En plus du matériau de la bande, le coût d’utilisation comprend les pièces d’usure. Sur les ECOBAND-S et ECOBAND-B4620, il s’agit des lames centrale et avant. L’ECOBAND-B4620 mentionne aussi la plaque chauffante et les roues motrices comme pièces d’usure. Sur l’ECOBAND-A, la courroie est à contrôler et à remplacer si besoin.

Points à vérifier avant de commander une banderoleuse papier

Mesurez le plus grand et le plus petit produit à bander. Vérifiez la largeur et la hauteur par rapport au cadre, et la largeur minimale par rapport à la machine. L’ECOBAND-S accepte des produits à partir de 30 mm de large, l’ECOBAND-A à partir de 50 mm, et l’ECOBAND-B4620 emballe à partir de 30 × 10 mm. Assurez-vous que vos produits respectent ces limites avant de choisir un modèle.

Choisissez la bande adaptée : papier ou OPP, 12 mm ou 30 mm de large. Vérifiez le diamètre du mandrin accepté par la machine avant de commander la bande. L’ECOBAND-S et l’ECOBAND-B4620 utilisent un mandrin de 40 mm, l’ECOBAND-A un mandrin de 76 mm. Le matériau de la bande peut être changé entre papier et OPP si la largeur et le mandrin correspondent à la machine.

Déterminez le nombre de lots à bander par heure et le nombre de bandes par lot. Comparez avec la vitesse de la machine : 26 bandes par minute pour l’ECOBAND-S et l’ECOBAND-B4620, jusqu’à 20 pour l’ECOBAND-A. Si chaque lot nécessite deux bandes, le nombre de lots par heure est divisé par deux.

Prévoyez comment les lots arrivent à la machine. Sur l’ECOBAND-S et l’ECOBAND-B4620, ils sont posés à la main. Sur l’ECOBAND-A, la courroie les amène. Prévoyez l’espace au sol ou sur table pour la machine et pour les lots avant et après passage. Vérifiez l’alimentation électrique sur le lieu d’emballage selon le tableau ci-dessus.

Vérifiez la pièce où sera installée la machine. Les notices des ECOBAND-S et ECOBAND-B4620 indiquent une température ambiante de -10 à +40 °C et déconseillent l’installation en chambre froide ou dans une pièce à variations brusques de température, car de la condensation peut se former sur les composants électriques. Tenez la machine à l’écart de l’huile et de l’eau.

Prévoyez le raccordement électrique avant l’installation. Les notices de l’ECOBAND-S et de l’ECOBAND-B4620 demandent une prise de terre sur un circuit protégé par un disjoncteur différentiel. Débranchez toujours la machine avant de la déplacer. Pour l’ECOBAND-A, prévoyez un espace au sol de 570 × 750 × 1080 mm, plus la place pour l’opérateur et le support de rouleau à l’avant. Ses roulettes permettent de la déplacer entre plusieurs postes. Si votre plus grand lot ne passe pas dans l’arceau de l’ECOBAND-B4620, indiquez les dimensions de vos plus petits et plus grands lots dans votre demande.

Questions fréquentes sur les banderoleuses papier

Quelle largeur et quel matériau de bande chaque banderoleuse papier accepte-t-elle ?

L’ECOBAND-S accepte une bande de 12 mm de large, en papier ou film OPP. L’ECOBAND-B4620 utilise une bande de 30 mm de large, en papier ou film OPP. L’ECOBAND-A accepte une bande de 20 mm ou 30 mm de large, en papier ou film OPP. Les trois modèles fonctionnent avec les deux matériaux.

Quelle taille de lot chaque banderoleuse papier peut-elle traiter ?

L’ECOBAND-S accepte des produits d’au moins 30 mm de large ; la taille de son cadre est indiquée sur sa fiche produit. L’ECOBAND-B4620 emballe à partir de 30 × 10 mm jusqu’à 473 × 206 mm. L’ECOBAND-A accepte des produits d’au moins 50 mm de large, avec un cadre de 460 × 200 mm.

Combien de bandes par minute chaque banderoleuse papier peut-elle appliquer ?

L’ECOBAND-S et l’ECOBAND-B4620 appliquent chacune 26 bandes par minute. L’ECOBAND-A applique jusqu’à 20 bandes par minute.

Quelle alimentation électrique est nécessaire pour les banderoleuses papier ?

L’ECOBAND-S fonctionne en 110 V ou 220 V, 50–60 Hz, et les ECOBAND-B4620 et ECOBAND-A en 110–120 V ou 200–240 V, 50/60 Hz ; les trois modèles sont en monophasé.
