Fonctionnement des outils de cerclage

Les outils de cerclage, ou appareils de cerclage, servent à tendre le feuillard autour de la charge, à assembler les extrémités et à couper le feuillard de la bobine. L’entraînement peut être manuel, sur batterie ou pneumatique. Chaque outil est adapté à un type et une largeur de feuillard spécifiques.

Le mode d’assemblage dépend du feuillard utilisé. Les modèles sur batterie soudent le feuillard PET et PP par friction, la cercleuse pneumatique AIR19 soude le PET, et le tendeur manuel PPST-13/16 fixe le feuillard PP avec une boucle métallique. Le feuillard acier s’assemble avec une boucle, un clip ou un outil sans boucle. Les feuillards eux-mêmes sont disponibles dans la catégorie feuillards de cerclage.

Tous les outils ne réalisent pas les trois opérations : un tendeur comme l’ITI 71 tend et coupe le feuillard textile ou composite, l’assemblage étant assuré par une boucle métallique.

Le type d’entraînement détermine l’utilisation de l’outil. Les outils manuels n’exigent aucune alimentation, idéaux pour les sites sans électricité ni air comprimé. Les modèles sur batterie fonctionnent sans câble ni tuyau, offrant une grande mobilité en entrepôt ou en production. Les outils pneumatiques nécessitent une arrivée d’air comprimé, adaptés aux postes déjà équipés.

Avant d’utiliser l’outil, serrez le feuillard autour de la charge à la main autant que possible. L’appareil aura ainsi moins d’effort à fournir pour la tension, et une cercleuse électrique consommera moins de batterie.

Après chaque cerclage, vérifiez la qualité de l’assemblage. Une soudure par friction doit couvrir toute la largeur du feuillard, une boucle métallique doit être bien sertie, et un assemblage sans boucle sur acier doit être bien crocheté et proprement cisaillé. Si l’assemblage est incorrect, coupez le feuillard et recommencez. L’huile, la graisse ou l’eau sur le feuillard peuvent empêcher la soudure par friction de tenir : gardez le feuillard propre et sec.

Modèles de cercleuse électrique et leurs usages

Cercleuse électrique : fonctionne sans câble ni tuyau. Pour feuillard PET et PP de 9 à 19 mm, les modèles incluent : NEO2, NEO Plus, GT ONE, SIAT VIPER et Signode BXT3. La TES EXTREME est conçue pour le PET de 19 à 25 mm. Le modèle ITI 71 est un tendeur sur batterie pour feuillard textile ou composite de 16 à 40 mm.

Pour le feuillard acier, les ensembles AKU-STEEL DUO et ELECTRA M SERIES fonctionnent sur batterie pour des largeurs de 19, 25 ou 32 mm. Ces appareils tendent, assemblent et coupent le feuillard. Certains modèles sont livrés avec une ou deux batteries et un chargeur.

Par largeur : la NEO2 convient au feuillard de 9 à 16 mm, la SIAT VIPER aux largeurs 9, 12 ou 16 mm, la GT ONE de 10 à 16 mm. La NEO Plus est prévue pour 16 à 19 mm, et la Signode BXT3 existe en trois versions pour 9 à 19 mm. La TES EXTREME est dédiée au PET de 19 à 25 mm.

Ces modèles de cercleuse électrique soudent le feuillard par friction, ce qui évite l’achat de boucles métalliques pour chaque assemblage. Le seul coût d’utilisation est le feuillard. Certains outils, comme la NEO Plus et la TES EXTREME, sont fournis avec deux batteries et un chargeur : une batterie se recharge pendant que l’autre fonctionne.

Le modèle ITI 71 tend le feuillard textile ou composite jusqu’à 11 000 N ; l’assemblage se fait par boucle métallique adaptée à la largeur du feuillard. Certains outils, comme le GT ONE, disposent d’un mode doux à 500 N pour les colis légers ou fragiles.

Une soudure par friction ne conserve pas toute la résistance du feuillard. Sur la NEO2, l’assemblage tient environ 75 % de la résistance du feuillard. La SIAT VIPER atteint 75 à 85 %. La solidité du cerclage dépend donc de la qualité de l’assemblage.

Sur la NEO Plus, la tension se règle sur l’écran en 7 niveaux, non en force : le niveau 1 correspond à environ 600 N, le niveau 7 à environ 4 000 N. Notez le niveau adapté à chaque type de colis et utilisez-le à chaque poste.

Sous-catégories d’outils de cerclage et contenu

Pour utiliser le tableau, commencez par repérer le matériau et la largeur du feuillard dans la colonne Feuillard. Lisez ensuite la sous-catégorie indiquée dans la première colonne de la ligne. Ouvrez la sous-catégorie pour voir tous les produits correspondants. La colonne Exemples présente quelques modèles typiques, mais tous ne sont pas listés. Par exemple, le feuillard PET de 16 mm figure dans les lignes des cercleuses électriques et des outils de cerclage pneumatique.

Outils de cerclage manuels et pneumatiques pour tous types de feuillard

Les outils de cerclage manuels comprennent le modèle PPST-13/16 pour feuillard PP avec chapes métalliques, ainsi que les modèles A3, BO-51 et A4, chacun étant une pince a feuillard acier sans chape. Un tendeur manuel pour feuillard textile et composite est proposé en trois dimensions. L’outil passe-feuillard B190 permet de faire passer le feuillard sous la palette grâce à une tige flexible de 1 900 mm, évitant ainsi de devoir s’agenouiller à chaque palette.

Les outils de cerclage pneumatiques incluent le modèle AIR19 pour feuillard PET et PP de 13 à 19 mm, l’AIR Metal pour feuillard acier de 19 à 32 mm, et l’AIR DUO32 pour feuillard acier de 19, 25 ou 32 mm. Tous ces appareils de cerclage nécessitent une alimentation en air comprimé.

Les outils manuels ne requièrent ni batterie ni air comprimé, ce qui les rend adaptés aux sites sans alimentation électrique ou pour un cerclage occasionnel.

L’AIR19 assemble les feuillards PET et PP par soudure par friction, sans besoin de chape. L’AIR Metal relie le feuillard acier à l’aide d’un clip acier. L’AIR DUO32, combinant tendeur et sertisseuse, utilise une chape pour assembler le feuillard acier.

Aucun outil manuel de cette catégorie n’est conçu pour le feuillard PET. Le PPST-13/16 est réservé au feuillard PP. Pour cercler avec du PET, il faut utiliser une cercleuse électrique comme la NEO2 ou un appareil de cerclage pneumatique tel que l’AIR19.

Sur le modèle A3, le feuillard supérieur d’un assemblage sans chape doit être crocheté de 1 à 1,5 mm, au maximum 2 mm, dans le feuillard inférieur. Les outils pneumatiques nécessitent un filtre, un régulateur et un lubrificateur sur la ligne d’air. Le kit AIR DUO32 est prévu pour une seule largeur de feuillard : si vous utilisez deux largeurs, il faut un kit distinct pour chaque dimension.

Kits de cerclage palette, dévidoirs et chapes

Les kits de cerclage regroupent dans une même commande un appareil, du feuillard et un chariot dévidoir. Les dévidoirs feuillard permettent de dérouler les bobines de feuillard PET, PP, textile, cordé ou acier, adaptés au diamètre de mandrin et au type de feuillard. Les boucles de cerclage comprennent des chapes métalliques pour feuillard PP, des clips pour feuillard acier et des boucles métalliques pour feuillard textile ou composite.

Chaque kit comprend une cercleuse électrique, manuelle ou pneumatique, accompagnée du feuillard et d’un chariot dévidoir.

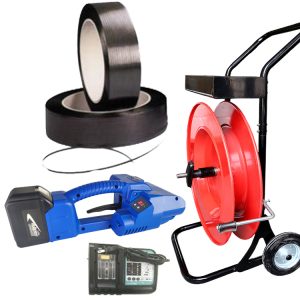

Les kits à batterie comme le kit NEO2 incluent la batterie et le chargeur. Les kits avec le PPST-13/16 ajoutent le feuillard PP et les chapes métalliques, tandis que le kit CORD est destiné au feuillard composite et comprend un tendeur manuel, deux bobines de feuillard composite, des boucles métalliques et un chariot dévidoir. Le kit AIR19 inclut du feuillard PET 15,5 mm et un chariot dévidoir ; l’outil nécessite toujours une alimentation en air comprimé.

Les dévidoirs feuillard sont conçus pour maintenir la bobine et dérouler le feuillard sans nœuds. Le chariot doit correspondre au diamètre du mandrin : 405/406 mm pour les bobines PET et PP, 200 mm pour les bobines cordées et PP (HC2), 76 mm pour le feuillard textile, et le HS5 pour les bobines acier. Utiliser le bon dévidoir évite le déroulement incontrôlé de la bobine et garde le feuillard bien rangé pendant le travail.

Les chapes et boucles de cerclage doivent être adaptées à la largeur et au type de feuillard. Les chapes métalliques existent en 13 mm ou 16 mm pour feuillard PP, les clips acier font 16 x 40 mm pour le cerclage manuel, et les clips pneumatiques sont disponibles en 16 x 40, 19 x 57, 25 x 57 et 32 x 57 mm pour le cerclage acier pneumatique. Les boucles métalliques sont utilisées pour le feuillard textile ou composite et doivent correspondre à la largeur du feuillard. Chaque liaison nécessite une chape ou boucle, il est donc conseillé de commander la quantité adaptée au nombre de cerclages prévus.

Manuel, batterie ou air comprimé : quel entraînement choisir ?

Les outils de cerclage fonctionnent selon trois modes : manuel, batterie ou air comprimé. Les outils manuels conviennent pour quelques cerclages par jour et pour les lieux sans électricité ni air. Les cercleuses électriques, comme NEO2 ou GT ONE, s’utilisent directement sur la charge et s’arrêtent à la tension programmée. Les modèles pneumatiques, tels que l’AIR19, nécessitent une ligne d’air comprimé mais pas de recharge. Si le nombre de cerclages quotidiens devient important, une cercleuse automatique prend le relais : retrouvez-les dans la catégorie cercleuses.

Si vous ne devez poser que quelques feuillards par jour ou travaillez dans un endroit sans électricité ni air comprimé, un outil manuel est le choix le plus pratique.

Pour cercler de nombreux colis ou palettes chaque jour, et si le travail se fait à différents endroits, une cercleuse électrique est plus adaptée. Les cercleuses à batterie comme la NEO2 ou la GT ONE sont portatives et fonctionnent sans tuyau ni câble. Elles vont directement sur la charge, et la tension de serrage se règle pour que l’appareil s’arrête automatiquement à la valeur souhaitée.

Si votre ligne de conditionnement dispose déjà d’un réseau d’air comprimé, les outils pneumatiques sont une solution efficace. Les modèles pneumatiques comme l’AIR19 ou l’AIR Metal n’utilisent pas de batterie, donc aucun temps d’arrêt pour la recharge.

Un outil de cerclage se déplace vers la charge ; une cercleuse automatique nécessite d’amener la charge à la machine.

Pour le feuillard PP, la pince manuelle PPST-13/16 pose une chape métallique à chaque cerclage, ce qui implique l’utilisation de chapes et un effort manuel à chaque colis. Si le nombre de cerclages augmente, ce travail supplémentaire et le coût des chapes deviennent significatifs. Une cercleuse électrique comme la NEO2 soude le feuillard PP sans chape.

Le feuillard acier peut être posé avec les trois types d’entraînement. Le modèle manuel A3 est prévu pour feuillard acier de 13, 16 ou 19 mm, et le modèle A4 pour feuillard de 0,55 à 0,75 mm d’épaisseur, tous deux réalisant un assemblage sans chape. La cercleuse électrique AKU-STEEL DUO convient au feuillard acier plus épais, de 0,8 à 1,2 mm, tandis que les modèles pneumatiques AIR Metal et AIR DUO32 nécessitent une ligne d’air comprimé. Les modèles A3 et A4 sont des outils à levier nécessitant l’utilisation des deux mains.

Pour le feuillard textile ou composite, le tendeur manuel existe en trois tailles jusqu’à 50 mm pour un usage occasionnel. Le tendeur à batterie ITI 71, pour feuillard de 16 à 40 mm, est adapté à un usage intensif. L’entretien dépend du type d’outil : les outils manuels doivent être nettoyés et huilés, les outils à batterie nécessitent une recharge et un stockage au sec et hors gel, et les outils pneumatiques exigent la vidange quotidienne du filtre d’air et le remplissage du lubrificateur. Il faut aussi vérifier que le débit d’air est suffisant, pas seulement la pression.

Bien associer la pince a feuillard, le feuillard et le dévidoir

Avant de commander, vérifiez la charge, le type et la largeur du feuillard. Les outils de cerclage doivent être compatibles avec le feuillard : PET, PP, acier, textile ou composite.

Les chapes, clips et boucles doivent correspondre à la largeur du feuillard. Chaque liaison en nécessite une. Le chariot dévidoir doit accepter le diamètre du mandrin.

Commencez par identifier le feuillard utilisé : matière, largeur et épaisseur. L’outil choisi doit être conçu pour ce type et cette taille de feuillard. Par exemple, pour un feuillard PET de 16 mm de large, il faut un outil adapté à cette dimension, comme le NEO Plus. Si vous utilisez du feuillard acier, vérifiez que l’outil est prévu pour l’acier et la largeur souhaitée, comme l’AKU-STEEL DUO pour feuillard acier de 19, 25 ou 32 mm.

Ensuite, choisissez le type de liaison adapté à votre processus. Les cercleuses électriques pour feuillard PET et PP, ainsi que l’AIR19 pneumatique pour PET, soudent le feuillard par friction, donc sans chape. La pince manuelle PPST-13/16 utilise une chape métallique, il faut donc commander les chapes à la bonne largeur. Pour le feuillard acier, vous pouvez choisir un outil avec chape ou un modèle sans chape comme l’A3, le BO-51 ou l’A4. Les feuillards textile et composite sont fermés par une boucle métallique adaptée à la largeur.

Vérifiez le diamètre du mandrin de la bobine par rapport au chariot dévidoir. Les bobines PET et PP sur mandrin 405/406 mm nécessitent le chariot dévidoir PET/PP. Les bobines cordées et PP sur mandrin 200 mm s’utilisent avec le chariot HC2. Les rouleaux de feuillard textile sur mandrin 76 mm nécessitent le chariot textile. Les bobines acier s’utilisent avec le chariot HS5.

Comptez le nombre de cerclages à réaliser chaque jour et vérifiez la présence d’électricité ou d’air comprimé à l’endroit où vous effectuez le cerclage.

Associez le feuillard PET à la cercleuse électrique selon la largeur et l’épaisseur. Par exemple, le feuillard PET 15,5 x 0,9 mm convient aux modèles NEO2 et GT ONE, le 19 x 1,0 mm au NEO Plus, et le 25 x 1,2 mm au TES EXTREME.

Les clips doivent être compatibles à la fois avec l’outil et le feuillard utilisé. Les clips pour outils pneumatiques ne conviennent pas aux appareils de cerclage manuels, et les clips 16 x 40 mm pour cerclage manuel s’utilisent avec un tendeur manuel et une pince à sertir. Vérifiez également la largeur du feuillard par rapport au dévidoir feuillard. Le dévidoir feuillard PET/PP est conçu pour des feuillards de 10 à 19 mm de large sur mandrin de 405/406 mm, et le feuillard PP proposé sur ce site est sur mandrin 406 mm, il est donc compatible avec ce dévidoir. Les dévidoirs feuillard PET/PP et HC2 sont équipés d’un frein pour éviter que la bobine ne se déroule seule lors de la traction du feuillard, ainsi que d’un bac ou d’un plateau pour ranger les chapes et l’outil.

Facteurs qui influencent le prix d’une pince a feuillard

Le prix d’une pince a feuillard dépend du mode d’entraînement (manuel, sur batterie ou pneumatique), de la largeur du feuillard et de la force de serrage, ainsi que du nombre de batteries fournies (une ou deux). Pour le cerclage acier, certains ensembles incluent un tendeur et une pince à sertir. Le coût d’utilisation comprend le feuillard, les chapes, boucles ou clips. Le prix est affiché sur chaque fiche produit.

Le principal coût d’utilisation est le feuillard lui-même. Pour les outils nécessitant une chape, un clip ou une boucle, il faut en prévoir une par jonction, ce qui augmente le coût à long terme. Sur chaque fiche produit, vous trouverez un bouton Demander une offre pour obtenir un devis et un bouton Ajouter à la demande pour regrouper plusieurs produits dans une seule demande.

Pour calculer le coût par cerclage, additionnez la longueur du feuillard autour du colis et le recouvrement, puis divisez la longueur de la bobine indiquée sur la page feuillard par ce total. Par exemple, une bobine PET 19 x 1,0 mm contient 1 000 mètres. Vous obtenez ainsi le nombre de cerclages par bobine et, à raison d’une chape par jonction, le nombre de chapes, clips ou boucles nécessaires.

Les chapes, clips et boucles sont vendus en boîtes. Par exemple, les chapes PP sont conditionnées par 1 000 unités et les chapes pneumatiques par 1 000 (800 pour les modèles 32 x 57 mm). Les pièces d’usure font également partie du coût d’utilisation. Sur les cercleuses électriques pour feuillard plastique, la lame, les plaques dentées et la roue tendeuse sont des pièces d’usure. Sur l’AKU-STEEL DUO, la mâchoire mobile et la roue d’entraînement sont concernées.

Travailler en sécurité avec les outils de cerclage

Lors de l’utilisation d’outils de cerclage, portez des gants et une protection oculaire. Placez-vous sur le côté du feuillard pendant la tension. Un feuillard tendu peut revenir brusquement lors de la coupe : coupez-le toujours de côté avec une pince coupe-feuillard. Les coins de protection évitent d’endommager le feuillard sur les arêtes vives.

Ne soulevez ni ne tirez jamais une charge par le feuillard. Gardez la bobine dans un dévidoir feuillard pour éviter qu’elle ne se déroule seule.

Les bords du feuillard acier sont tranchants et peuvent provoquer des coupures sans protection adaptée. La protection des yeux est indispensable car le feuillard peut revenir brusquement lors de la coupe.

Placez-vous toujours sur le côté du feuillard lors de la tension, jamais dans l’axe. Cela réduit le risque de blessure en cas de rupture ou de glissement du feuillard pendant la tension.

Couper le feuillard de côté permet d’éviter que votre corps ne se trouve dans la trajectoire du feuillard s’il revient brusquement.

Utilisez des coins de protection sur les arêtes vives pour éviter que le feuillard ne soit endommagé ou coupé par la charge.

Lors de la coupe d’un feuillard acier tendu, tenez toujours la partie supérieure : la partie inférieure claque vers l’avant. Gardez vos doigts à l’écart de la roue tendeuse et ne placez jamais la main entre le feuillard et le colis pendant la tension. N’expédiez jamais une charge dont la jonction n’est pas correctement réalisée.

Prévoyez une protection auditive si nécessaire. La SIAT VIPER atteint environ 96 dB(A) lors du soudage, et le manuel AIR19 recommande un casque anti-bruit au-delà de 85 dB(A). Si un feuillard se bloque dans une cercleuse électrique, retirez d’abord la batterie, puis coupez le feuillard. Lors du nettoyage d’un outil à l’air comprimé, portez des lunettes de protection car la poussière est projetée vers le visage.

Questions fréquentes sur les pinces a feuillard

Quel outil utiliser pour le cerclage acier ?

Pour le cerclage acier, utilisez les ensembles sur batterie AKU-STEEL DUO ou ELECTRA M SERIES pour feuillard de 19, 25 ou 32 mm, ou les modèles manuels sans chape A3, BO-51 ou A4. Les outils pneumatiques AIR Metal et AIR DUO32 sont également disponibles pour le feuillard acier.

Les cercleuses électriques nécessitent-elles des chapes ?

Les cercleuses électriques pour feuillard PET et PP soudent le feuillard par friction et n’utilisent pas de chapes métalliques. Pour le feuillard acier, les deux ensembles sur batterie nécessitent des chapes : l’AKU-STEEL DUO utilise une chape acier, l’ELECTRA M SERIES une chape à double encoche. L’ITI 71 pour feuillard textile et composite nécessite des boucles métalliques.

Que contient un kit de cerclage pour palette ?

Un kit de cerclage pour palette comprend une pince a feuillard, du feuillard et un dévidoir feuillard. Certains kits incluent une batterie et un chargeur, des chapes métalliques ou des boucles métalliques, selon l’outil et le feuillard.

Quel dévidoir feuillard convient à quelle bobine ?

Le dévidoir feuillard PET/PP convient aux bobines PET et PP sur mandrin 405/406 mm. Le dévidoir HC2 est adapté aux bobines cordées et PP sur mandrin 200 mm. Le dévidoir textile est prévu pour les rouleaux textile sur mandrin 76 mm. Le HS5 est destiné aux bobines de feuillard acier.
