Fonctionnement d’une nacelle à ciseaux électrique

Une nacelle à ciseaux électrique se déplace et s’élève grâce à ses batteries, sans moteur thermique. L’opérateur conduit et commande la montée depuis la plateforme, ce qui permet de déplacer la nacelle à faible vitesse, plateforme levée, pour suivre l’avancement du travail.

Les bras à ciseaux sous la plateforme se déploient verticalement, maintenant la plateforme au-dessus du châssis. La hauteur de travail correspond à la hauteur de la plateforme augmentée d’environ 2 m, soit la portée d’une personne debout : 7,8 m pour la AS-X6 et 12 m pour la AS-X1012.

Le boîtier de commande sur la plateforme permet de conduire, diriger et lever la nacelle sans descendre. Le poste de commande au sol, situé sur le châssis, sert à monter ou descendre la plateforme depuis le bas et s’utilise pour les vérifications en début de poste.

Comme la plateforme monte à la verticale, il faut positionner le châssis directement sous la zone de travail avant de lever. Pour travailler le long d’une rangée de luminaires ou d’étagères, placez la machine à une extrémité, levez la plateforme et avancez d’un point à l’autre sans redescendre. Plateforme levée, la vitesse de déplacement maximale est de 0,8 km/h. Le travail s’arrête pendant le déplacement, et la machine ne roule que sur un sol ferme et parfaitement plat, préalablement vérifié.

Le plateau d’extension coulisse à l’extrémité de la plateforme, offrant 0,9 m supplémentaire sur la AS-X6 et 1,0 m sur la AS-X1012. Cela facilite le travail au-dessus d’obstacles comme des convoyeurs ou des équipements fixes.

L’alimentation par batterie ne produit ni gaz d’échappement ni bruit important, ce qui permet d’utiliser la nacelle dans des halls ou entrepôts occupés, sans gêner les autres activités.

AS-X6 ou AS-X1012 : choisir sa plateforme à ciseaux

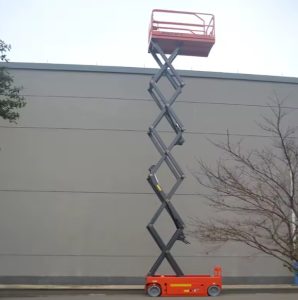

Pour une nacelle à ciseaux de 8 m, la AS-X6 est la plus proche : hauteur de travail 7,8 m, capacité nominale 230 kg, deux personnes sur la plateforme, usage intérieur uniquement. La AS-X1012 est la nacelle à ciseaux de 12 m pour l’intérieur et l’extérieur, capacité nominale 320 kg, deux personnes en intérieur et une seule en extérieur.

Sélectionnez la plateforme à ciseaux selon la hauteur de travail nécessaire, la charge à soulever et l’espace de circulation. La longueur est importante pour passer dans un monte-charge ou des couloirs étroits : la AS-X6 mesure 1,84 m de long, la AS-X1012 2,40 m.

La principale différence entre les deux modèles est la hauteur atteinte. La plateforme de la AS-X6 monte à 5,8 m, permettant de travailler jusqu’à environ 7,8 m, par exemple pour installer des luminaires ou entretenir des rayonnages sous plafond bas. Celle de la AS-X1012 atteint 10 m, pour des travaux jusqu’à 12 m dans de hauts entrepôts ou sur des façades.

La taille de la plateforme compte aussi au quotidien. La AS-X6 offre une plateforme de 1,65 × 0,76 m, adaptée à deux personnes et leurs outils pour la plupart des tâches intérieures. La AS-X1012 propose une plateforme plus grande de 2,25 × 1,15 m, permettant à deux personnes de travailler côte à côte avec plus de matériel. Cet espace supplémentaire est utile pour poser des tuyaux longs ou manipuler des objets volumineux, car il réduit les allers-retours.

La largeur de la machine détermine les accès possibles. La AS-X6 fait 0,76 m de large, ce qui lui permet de franchir la plupart des portes et allées étroites, pratique dans les bâtiments anciens ou les zones de stockage serrées ; mesurez le passage libre, pas la largeur de la porte. La AS-X1012 mesure 1,15 m de large et nécessite des passages plus larges. Seule la AS-X1012 est prévue pour l’extérieur. En position repliée, elle roule jusqu’à 3,2 km/h contre 4,0 km/h pour la AS-X6, ce qui compte pour traverser un grand hall plusieurs fois par jour.

AS-X6 et AS-X1012 : tableau comparatif

Le tableau ci-dessous compare les principales caractéristiques techniques des nacelles à ciseaux AS-X6 et AS-X1012. Vous y trouverez la hauteur de travail, la taille de la plateforme, la capacité nominale, les vitesses de déplacement et les usages possibles pour chaque modèle.

Pour utiliser le tableau comparatif, commencez par la hauteur de travail recherchée. Vérifiez ensuite si un usage extérieur est nécessaire, car seule la AS-X1012 y est autorisée. Comparez ensuite la largeur et la longueur de chaque machine avec vos portes, allées et monte-charges. Enfin, confrontez la capacité nominale au poids total des personnes, outils et matériaux à monter sur la plateforme.

Nacelle à ciseaux intérieure ou extérieure : les limites

La AS-X6 est réservée à l’intérieur, avec deux personnes sur la plateforme. La AS-X1012 peut aussi s’utiliser à l’extérieur, avec une seule personne sur la plateforme. Les deux modèles exigent un sol ferme et parfaitement plat : pente maximale de travail 3° avant/arrière et 1,5° latéral, un parking ou une cour qui semble plate peut donc rester trop inclinée latéralement.

Pour l’utilisation extérieure de la AS-X1012, vérifiez la force du vent avant de lever la plateforme : elle ne doit pas être montée si le vent peut dépasser 12,5 m/s, la limite de stabilité indiquée par le fabricant. Le vent en hauteur est souvent plus fort qu’au sol et les rafales arrivent sans prévenir ; consultez la météo avec une marge de sécurité et abaissez la plateforme dès que le vent se lève.

Un sol ferme est indispensable pour utiliser une nacelle à ciseaux en extérieur en toute sécurité. Les surfaces comme la terre meuble, le gravier non compacté ou l’herbe peuvent céder sous une roue, ce qui risque de provoquer un basculement. Sur tous les sols, l’alarme d’inclinaison indique qu’il faut abaisser la plateforme et déplacer la nacelle sur un terrain plat.

En intérieur, vérifiez la présence de caniveaux, de gaines de câbles ou de trappes ouvertes sur le trajet et à l’endroit de travail avant de lever la plateforme. Interdisez l’accès sous la plateforme relevée aux personnes et aux chariots élévateurs, en installant des barrières si la zone est fréquentée.

En extérieur, la force latérale que les personnes sur la plateforme peuvent exercer est limitée à la moitié de celle autorisée en intérieur. L’utilisation d’outils pour tirer ou pousser en hauteur est donc plus restreinte dehors. Le modèle AS-X6 est conçu uniquement pour l’intérieur : il ne doit pas être utilisé dehors, même pour une intervention rapide par temps calme.

Nacelle à ciseaux ou autre type de plateforme élévatrice

Une nacelle à ciseaux élève une grande plateforme verticalement, idéale pour travailler au plafond, sur l’éclairage, les rayonnages, les installations ou les façades, lorsque la machine peut se placer sous la zone d’intervention. La plateforme accueille deux personnes avec leurs outils, ce qu’une échelle ou une nacelle à mât pour une seule personne ne permet pas.

Pour des travaux en intérieur ou en extérieur nécessitant une plateforme stable et spacieuse, et lorsque la machine peut se positionner sous la zone à atteindre, la nacelle à ciseaux est la solution pratique.

Une plateforme à flèche est conçue pour atteindre des zones situées au-dessus d’obstacles, comme des machines ou des rayonnages, mais son panier est plus petit et supporte généralement moins de poids qu’une plateforme à ciseaux. Pour accéder à un luminaire situé au-dessus d’équipements que la machine ne peut pas franchir, la plateforme à flèche permet de passer par-dessus. La nacelle à ciseaux, elle, transporte deux personnes avec leur matériel sur une grande plateforme, ce qui convient aux tâches nécessitant plus d’espace ou un travail en binôme.

Une plateforme à mât est prévue pour les espaces très exigus où une seule personne intervient. Son encombrement est plus réduit qu’une nacelle à ciseaux, ce qui lui permet de circuler entre les rayonnages ou dans des couloirs étroits. Cependant, la plateforme est petite et n’accueille qu’une personne avec des outils légers. Si votre tâche nécessite plusieurs opérateurs ou du matériel plus lourd, il faut choisir une nacelle à ciseaux ou un autre type de plateforme.

L’échafaudage est utilisé pour des interventions longues au même endroit, comme la peinture ou des réparations sur plusieurs jours. Son montage et démontage prennent du temps, ce qui se justifie si le travail reste localisé. Une nacelle à ciseaux se déplace beaucoup plus vite : une fois une zone terminée, il suffit de la conduire à l’emplacement suivant en quelques minutes, sans rien démonter. Par exemple, dans un entrepôt où l’on remplace l’éclairage sur toute une rangée, la nacelle à ciseaux fait gagner un temps précieux par rapport à l’échafaudage.

Une échelle convient pour des tâches courtes à faible hauteur, mais pour des travaux plus longs ou nécessitant des outils et du matériel, une plateforme avec garde-corps est plus sûre et plus pratique. Sur une nacelle à ciseaux, vous disposez d’une surface stable et pouvez travailler les deux mains libres. Par exemple, la pose d’un chemin de câbles en hauteur est bien plus simple et sécurisée sur une plateforme qu’à partir d’une échelle.

Hauteur de travail, dimensions de la plateforme et limites de charge

Commencez par la hauteur maximale à atteindre : la plateforme doit pouvoir monter à environ 2 m en dessous, et une marge supplémentaire facilite le travail. En intérieur, vérifiez aussi la hauteur sous plafond : les personnes sur la plateforme levée doivent passer sous les poutres, tuyaux et luminaires, et la plateforme ne doit jamais être levée contre un obstacle au-dessus.

La capacité nominale indique la charge maximale autorisée sur la plateforme : personnes, outils et matériel compris. En extérieur, le nombre de personnes admises sur la plateforme est réduit par rapport à l’intérieur, et la plateforme ne doit pas être levée si le vent risque de dépasser la limite prévue.

Par exemple, pour remplacer des luminaires à 7 m, il faut une plateforme d’environ 5 m de hauteur. La AS-X6, avec sa plateforme à 5,8 m, permet d’atteindre cette hauteur avec une marge pour travailler en sécurité et confort. Si vos luminaires sont à 11 m, il vous faut une plateforme d’environ 9 m, ce que seule l’AS-X1012, avec sa plateforme à 10 m, peut offrir.

La charge totale sur la plateforme augmente vite. Deux personnes de 90 kg chacune, plus 40 kg d’outillage, atteignent déjà 220 kg. Cela reste dans la limite de 230 kg de l’AS-X6, mais il ne reste presque plus de marge pour du matériel supplémentaire. Si vous devez monter plus de matériel pour l’installation, l’AS-X1012, avec sa capacité de 320 kg, est le bon choix.

La rallonge de plateforme sur les deux modèles supporte au maximum 120 kg. Cela signifie que le matériel ou l’équipement lourd doit rester sur la plateforme principale, pas sur la rallonge. Par exemple, pour installer un luminaire au-dessus d’un convoyeur, seuls les outils et matériaux légers doivent être posés sur la rallonge afin d’éviter toute surcharge.

Batteries et performances de déplacement

L’AS-X6 fonctionne avec six batteries de 4 V et l’AS-X1012 avec quatre batteries de 6 V, toutes deux en 24 V et 200 Ah. L’AS-X6 roule jusqu’à 4,0 km/h plateforme baissée et 0,8 km/h plateforme levée. L’AS-X1012 atteint 3,2 km/h baissée et 0,8 km/h levée.

Plateforme baissée, les deux modèles franchissent des pentes jusqu’à 25 %. Les batteries se rechargent sur une prise secteur entre deux utilisations.

Rechargez les batteries après chaque poste et laissez le cycle de charge se terminer avant de réutiliser la nacelle. Des batteries laissées déchargées perdent de la capacité avec le temps, ce qui réduit leur durée de vie. Prévoyez la recharge dans un endroit sec, ventilé, près d’une prise, à l’écart de la circulation et des autres équipements. Cela garantit la sécurité et évite que les câbles ne deviennent un risque de chute.

Déplacez la nacelle entre les zones de travail avec la plateforme abaissée ; la vitesse plateforme levée ne sert qu’aux petits déplacements le long d’une rangée, sur un sol plat et ferme. Une rampe franchie plateforme baissée ne doit jamais servir à lever la plateforme. Avant le premier déplacement, vérifiez la pente des rampes et l’état du sol sur le trajet, y compris les seuils et les passages de câbles.

Accès au bâtiment et exigences du site

Avant d’acheter une nacelle à ciseaux, vérifiez la largeur des portes et des allées sur le trajet jusqu’à la zone de travail. Le sol doit supporter le poids de la nacelle et de sa charge, surtout sur une mezzanine, une rampe ou un plancher ancien.

Contrôlez le trajet pour repérer les seuils, rampes et sols irréguliers, ainsi que la hauteur des portes et passages : avec les garde-corps repliés, les deux modèles mesurent 1,84 m de haut.

Le poids de la nacelle et de sa charge repose sur quatre roues. Sur une mezzanine ou un plancher ancien, demandez au responsable du bâtiment la charge admissible et comparez-la au poids total de la nacelle chargée avant de la déplacer. Si la nacelle doit emprunter un monte-charge, vérifiez la capacité de l’ascenseur et la taille de ses portes.

Prévoyez comment la nacelle sera déchargée du camion et introduite dans le bâtiment : elle ne peut pas monter de marches, et toute rampe sur le trajet doit respecter la pente maximale autorisée, avec la plateforme abaissée. Déterminez aussi où la nacelle stationnera entre deux utilisations, à l’écart de la circulation.

Quels critères influencent le prix d’une nacelle à ciseaux

Le prix d’une nacelle à ciseaux dépend de la hauteur de travail, de la capacité de charge, de la taille de la plateforme et de l’usage prévu, en intérieur ou en extérieur. L’AS-X1012 atteint une hauteur supérieure et supporte une charge plus importante que l’AS-X6, ce qui se reflète dans son prix. Pour des travaux en intérieur jusqu’à 7,8 m environ, l’AS-X6 offre la même fonction dans un encombrement réduit ; au-delà de cette hauteur ou pour l’extérieur, seule l’AS-X1012 convient parmi ces deux modèles.

Le prix actuel de chaque nacelle à ciseaux en vente ici figure sur sa fiche produit ci-dessus. Avant d’acheter, comparez la hauteur de travail et la charge utile dont vous avez besoin avec le tableau présenté plus haut. Les deux modèles bénéficient d’une garantie de 12 mois.

Les principaux coûts d’utilisation sont l’électricité pour la recharge et, à terme, le remplacement des batteries. Les batteries sont la pièce d’usure principale sur une nacelle électrique et devront être changées après un certain temps, selon la fréquence des cycles de charge et de décharge.

Les élévateurs de personnes, comme les nacelles à ciseaux, doivent être contrôlés régulièrement par une personne compétente, conformément à la réglementation nationale. Ces contrôles sont indispensables pour garantir la sécurité et la disponibilité de la machine. Il est important de prévoir le coût et l’organisation de ces inspections lors de l’acquisition d’une nacelle à ciseaux sur votre site.

Pour demander un devis, cliquez sur le bouton Demander une offre sur la fiche produit. Si vous souhaitez recevoir une offre pour plusieurs équipements, utilisez le bouton Ajouter à la demande pour les regrouper dans une seule demande.

Formation de l’opérateur et contrôle de la machine

Toute personne amenée à utiliser une nacelle à ciseaux doit avoir suivi une formation spécifique sur la machine et avoir lu le manuel d’utilisation avant la première mise en service. Un contrôle avant chaque prise de poste est effectué pour vérifier toutes les fonctions et dispositifs de sécurité.

Le contrôle en début de poste porte sur les deux postes de commande et leurs arrêts d’urgence, les pneus, les garde-corps et la porte d’accès, le niveau de charge de la batterie, l’absence de fuites, le bon fonctionnement des alarmes et des protections anti-nid-de-poule. Une batterie faible doit être rechargée et toute alarme défectueuse réparée avant l’utilisation de la nacelle.

La formation inclut l’utilisation des commandes, les limites de charge, de vent et de pente, ainsi que la procédure de descente d’urgence depuis le sol. Il est recommandé qu’une seconde personne au sol sache utiliser la fonction de descente d’urgence. Tenez un registre succinct des contrôles quotidiens et des éventuelles anomalies constatées, afin de ne pas oublier les réparations et de maintenir la nacelle en bon état de fonctionnement.

Points à vérifier avant de commander une nacelle à ciseaux

Avant de passer commande, mesurez la hauteur maximale à atteindre, la hauteur des poutres, tuyaux et luminaires à proximité, la largeur et la hauteur de toutes les portes sur le trajet, la largeur des allées, la pente et la nature du sol, et déterminez si la nacelle sera utilisée en intérieur ou en extérieur. Par exemple, une porte avec un passage libre de 0,9 m permet le passage de la AS-X6 sans difficulté, tandis que la AS-X1012 nécessite une ouverture supérieure à 1,15 m.

Le tableau comparatif ci-dessus vous permet ensuite de vérifier quelle nacelle à ciseaux répond à vos besoins en termes de hauteur, de capacité de charge et d’environnement de travail.

Décrivez précisément votre besoin dans la demande : nombre de personnes sur la plateforme, outils et matériaux à emporter, durée de travail en hauteur et fréquence des déplacements de la nacelle. Par exemple, pour deux personnes installant des chemins de câbles sur une grande longueur, une plateforme plus spacieuse fait gagner du temps. Précisez aussi si la nacelle reste dans un même bâtiment ou doit être transportée entre différents sites, car cela nécessite un camion.

Si l’utilisation est prévue en extérieur, tenez compte de l’exposition au vent de la zone de travail. Prévoyez l’emplacement de la prise de recharge et l’endroit où stationner la nacelle la nuit, à l’écart des autres équipements. Déterminez à l’avance qui sera formé à l’utilisation et au contrôle quotidien de la machine.

Systèmes de sécurité et règles d’utilisation

Les deux nacelles à ciseaux disposent de dispositifs de sécurité : protections anti-nid-de-poule qui s’activent lors de l’élévation, alarme d’inclinaison, alarme de descente, descente d’urgence depuis le sol, et bras de sécurité bloquant le mécanisme avant toute intervention sous la plateforme levée.

La nacelle n’est pas une grue. Il est interdit de poser une échelle ou un échafaudage sur la plateforme. La force manuelle latérale maximale autorisée depuis la plateforme est de 400 N en intérieur, et de 200 N en extérieur pour la AS-X1012.

Les protections anti-nid-de-poule se déploient lorsque la plateforme monte et réduisent l’espace sous le châssis. Si une roue tombe dans un trou peu profond ou franchit une petite marche, la protection touche le sol et limite l’inclinaison de la machine. Elles réduisent les risques en cas d’obstacle non détecté ; elles ne doivent pas inciter à franchir volontairement un trou.

L’alarme d’inclinaison se déclenche si le châssis est sur une pente trop forte. Si vous entendez cette alarme, abaissez la plateforme et déplacez la nacelle sur un sol plat avant de poursuivre. L’alarme de descente prévient les personnes situées en dessous que la plateforme va descendre, afin qu’elles puissent s’écarter.

La descente d’urgence fonctionne depuis le sol si l’opérateur ne peut pas abaisser la plateforme depuis la commande principale. Les personnes au sol doivent savoir où se trouvent les commandes de descente d’urgence et comment les utiliser. Gardez toujours la porte de la plateforme fermée, tenez-vous uniquement sur le plancher et ne montez jamais sur les garde-corps.

Questions sur les nacelles à ciseaux

Combien de personnes peuvent monter sur la plateforme d’une nacelle à ciseaux ?

La AS-X6, conçue pour l’intérieur, accueille jusqu’à deux personnes. La AS-X1012 accepte deux personnes en intérieur et une seule en extérieur. La charge totale ne doit jamais dépasser la capacité nominale de 230 kg ou 320 kg.

La nacelle à ciseaux peut-elle être utilisée en extérieur ?

La AS-X6 est réservée à un usage intérieur. La AS-X1012 peut être utilisée en extérieur avec une seule personne sur la plateforme, mais ne doit pas être élevée si le vent risque de dépasser 12,5 m/s.

La nacelle à ciseaux passe-t-elle par une porte ?

La AS-X6 mesure 0,76 m de large et 1,84 m de haut avec les garde-corps repliés. La AS-X1012 fait 1,15 m de large et 1,84 m de haut garde-corps repliés. Pensez à mesurer les portes et les allées sur le trajet.

Que signifie la hauteur de travail pour une nacelle à ciseaux ?

La hauteur de travail correspond à la hauteur de la plateforme augmentée d’environ 2 m, soit la portée d’une personne debout sur la plateforme. Par exemple, une plateforme à 10 m donne une hauteur de travail de 12 m.
