Fonctionnement d’une soudeuse à pédale pour sacs

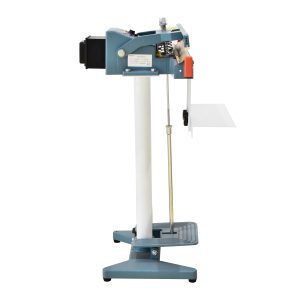

Le sac repose sur l’étagère devant les mâchoires. L’opérateur place l’ouverture du sac bien à plat sur la barre, puis appuie sur la pédale. Cela ferme les mâchoires ; sur les modèles à impulsion, cela déclenche aussi le chauffage.

La chaleur et la pression soudent les deux couches de film, et la soudure se fixe en refroidissant. Une soudeuse à pédale libère les deux mains pour tenir le sac droit et bien à plat.

Commencez par remplir le sac. Ensuite, posez l’ouverture bien à plat sur la barre avec les deux mains, sans plis. Appuyez sur la pédale pour fermer les mâchoires. Sur le modèle à chaleur constante, maintenez la pédale pendant la durée de soudure. Sur les modèles à impulsion, gardez la pédale enfoncée jusqu’à l’extinction du voyant puis une à deux secondes de plus, relâchez la pédale et retirez le sac ; la soudure atteint sa résistance maximale en refroidissant.

Il est essentiel de laisser assez de film vide au-dessus du contenu du sac. Cet espace permet de poser l’ouverture à plat sans que le produit ne vienne dans la zone de soudure. Si le contenu est trop proche de la ligne de soudure, il risque d’être pris dans la soudure, ce qui l’affaiblit et peut provoquer des fuites. Par exemple, pour un sac de poudre, veillez à ce que la poudre soit bien en dessous de l’ouverture avant de sceller.

L’étagère devant les mâchoires soutient le sac rempli pendant la soudure, pour que le poids du contenu ne tire pas sur la soudure encore chaude. Tenez toujours l’ouverture du sac tendue à deux mains lors de la fermeture des mâchoires. Tout pli ou ride dans l’ouverture crée un point faible où le sac pourrait s’ouvrir.

Soudeuses à impulsion ou à chaleur constante : fonctionnement

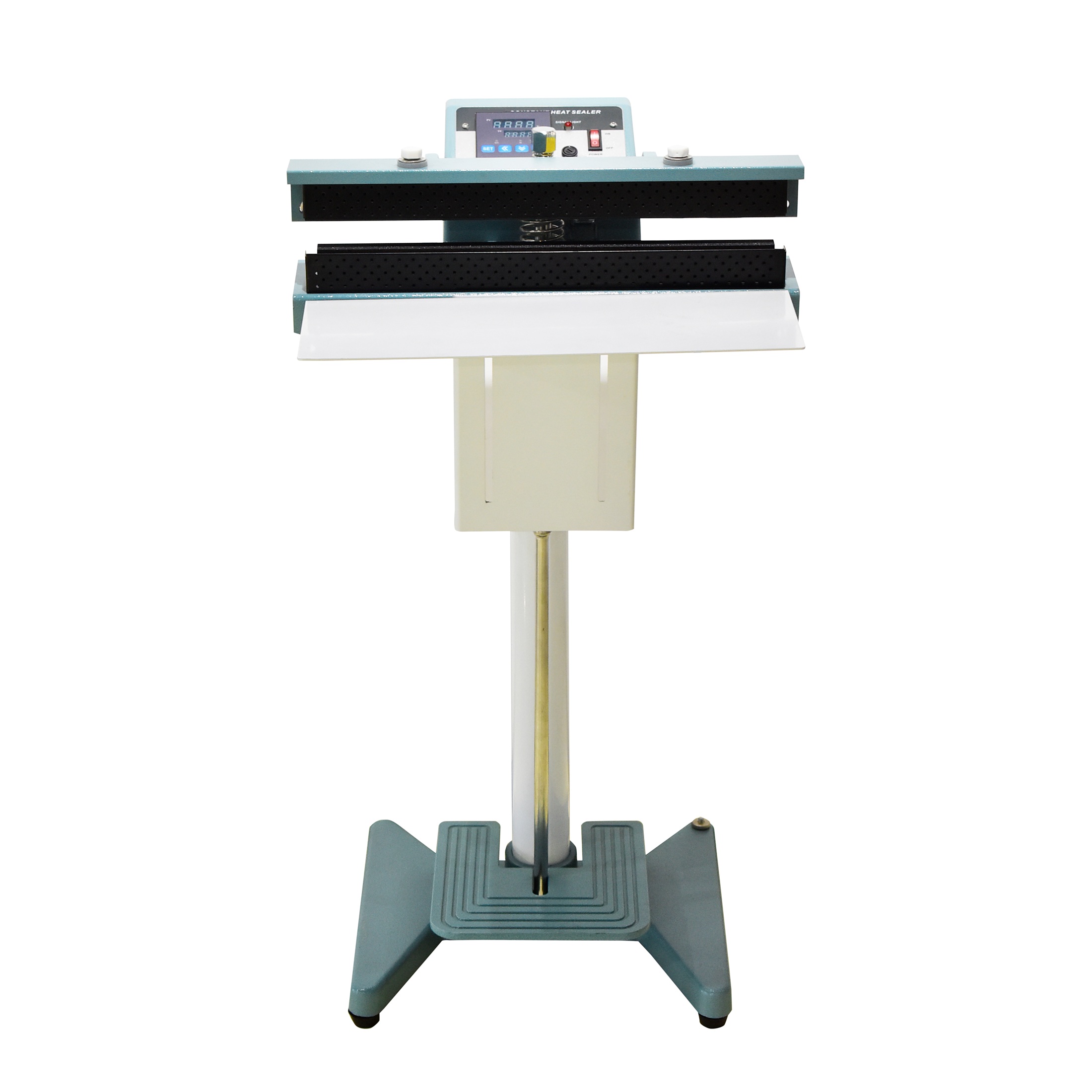

La ZONE300D est une thermoscelleuse à chaleur constante. La barre reste à la température réglée, prête pour chaque sac. Ce modèle convient aux sacs épais et aux sachets aluminium. La soudure fait 300 mm de long et 14 mm de large, température réglable de 0 à 300 °C.

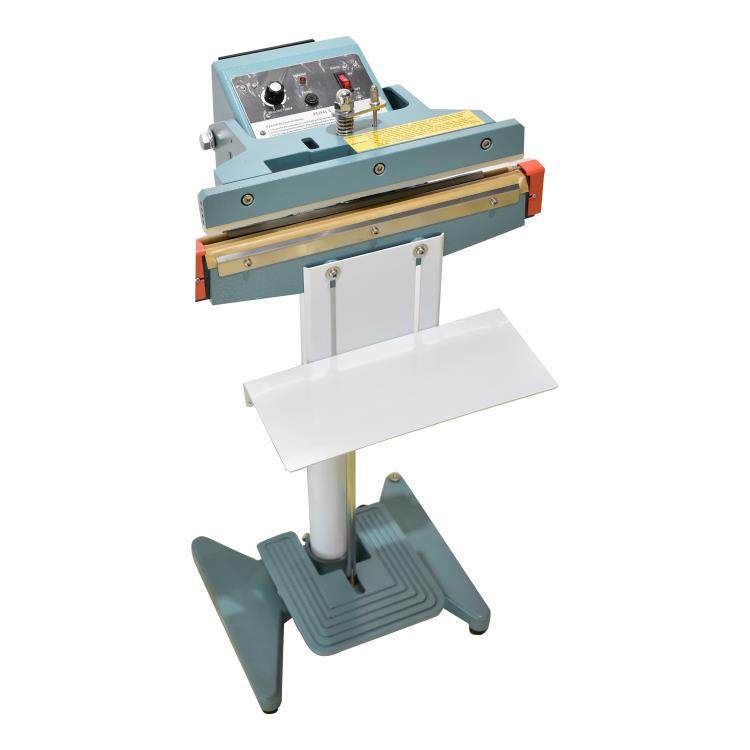

Les modèles ZONE450F et ZONE600F sont des soudeuses à impulsion. Un fil dans la barre chauffe uniquement pendant la fermeture des mâchoires, puis refroidit sous pression. La soudure se fixe avant l’ouverture des mâchoires. Ces modèles soudent les films PE, PP et multicouches. La ZONE600F ferme des sacs larges jusqu’à 600 mm en une seule opération. Pour les sachets aluminium, choisissez la ZONE300D.

La ZONE300D réalise une soudure de 14 mm de large, plus large que celle de 2 à 5 mm des ZONE450F et ZONE600F. Une soudure large est utile pour les contenus lourds ou volumineux, car elle répartit mieux la charge. Par exemple, un sac lourd de granulés jusqu’à 300 mm de large est fermé sur la ZONE300D, où la soudure de 14 mm supporte le poids. Les modèles à impulsion, avec leur soudure plus étroite, conviennent aux sacs PE et PP standards.

La ZONE300D maintient sa barre chaude en continu dès qu’elle est allumée, prête dès l’appui sur la pédale. Les modèles à impulsion ne consomment de l’énergie de chauffe que pendant la brève impulsion de soudure, donc aucune énergie n’est utilisée entre deux sacs.

Avec la barre à chaleur constante, il faut garder les mains éloignées de la zone de soudure, car la barre reste chaude même hors soudure. Éteignez toujours la machine lors des pauses prolongées pour éviter les brûlures et économiser l’énergie. Après avoir allumé la ZONE300D, attendez que la barre atteigne la température réglée avant de sceller le premier sac.

Une barre à impulsion reste froide entre deux sacs, ce qui limite le risque de brûlure lors de la mise en place ou du réglage. La soudure refroidit sous pression avant l’ouverture des mâchoires, ce qui donne une finition plate et nette sur les films fins. Ce procédé ajoute une à deux secondes d’attente par sac, mais la soudure est fixée avant manipulation. En résumé, les sachets aluminium et sacs épais jusqu’à 300 mm de large se soudent sur la ZONE300D ; les sacs PE et PP d’épaisseur normale vont sur la ZONE450F ou la ZONE600F, qui acceptent aussi des sacs plus larges que 300 mm.

Tableau comparatif : ZONE300D, ZONE450F et ZONE600F

Le tableau ci-dessous compare les thermoscelleuses ZONE300D, ZONE450F et ZONE600F selon la longueur de soudure, le type de chauffage, les films compatibles et les principaux réglages.

Pour utiliser le tableau, commencez par la ligne des films : pour les sachets aluminium, seule la ZONE300D convient. Comparez ensuite la longueur de soudure à la largeur de vos sacs, puis la largeur de soudure, plus grande sur le modèle à chaleur constante. Enfin, vérifiez l’alimentation : la ZONE300D fonctionne uniquement en 220 V, les modèles à impulsion acceptent 110 V ou 220 V.

Quels sacs chaque thermoscelleuse ferme, selon le modèle

La ZONE300D permet de souder les films PE et PS ainsi que les complexes multicouches, y compris les sachets avec une couche d’aluminium. Les modèles ZONE450F et ZONE600F sont conçus pour souder les films PE et PP ainsi que les films multicouches. Selon le modèle, la longueur de soudure est de 300 mm, 450 mm ou 600 mm.

La soudeuse doit couvrir toute la largeur de l’ouverture du sachet en une seule opération. La ZONE600F permet de fermer des sacs, gaines et housses jusqu’à 600 mm de large.

Les complexes avec feuille d’aluminium sont utilisés lorsque les produits doivent être protégés de la lumière et de l’humidité. Ces sachets se soudent sur la ZONE300D, qui accepte les complexes aluminium et autres multicouches. Pour garantir l’étanchéité, la soudure doit être continue sur toute la largeur du sachet : il est donc important de vérifier visuellement chaque soudure.

Les sachets à soufflets latéraux présentent quatre couches de film au niveau des plis, ce qui rend la soudure plus exigeante. Les soufflets doivent être bien aplatis et, en général, il faut un peu plus de chaleur ou un temps de chauffe plus long qu’avec un sachet plat de même matière, car la soudure traverse quatre couches au niveau des plis. Par exemple, lors de la fermeture d’une gaine à soufflets, veillez à bien aplatir les plis et augmentez le réglage si la soudure au niveau du soufflet est moins solide que le reste.

Les films épais nécessitent plus de chaleur ou un temps de chauffe plus long pour une soudure fiable. Pour les sachets épais, il est recommandé d’utiliser le modèle à chaleur constante, dont la barre reste chaude et fournit la chaleur nécessaire pour garantir la tenue de la soudure.

Si vous soudez un sachet muni d’une fermeture à glissière, soudez toujours au-dessus de la glissière, jamais à travers, car la glissière ne se soude pas et empêche l’ouverture de rester bien plate.

Réglages et utilisation : soudeuse à impulsion et à chaleur constante

Sur le modèle à chaleur constante, commencez par une température basse et augmentez-la progressivement jusqu’à obtenir une soudure solide. Le temps de soudure correspond à la durée d’appui sur la pédale. Pour les thermoscelleuses à impulsion, démarrez avec un temps de chauffe court et augmentez par dixièmes de seconde jusqu’à ce que la soudure tienne.

Placez l’ouverture du sachet bien à plat sur la barre, sans pli. Sur les modèles à impulsion, attendez une à deux secondes après l’extinction du voyant, puis retirez le sachet latéralement, jamais vers l’avant : la soudure est prise mais encore chaude, et tirer vers l’avant risque de l’ouvrir.

Pour trouver le bon réglage sur un nouveau sachet, faites un essai avec un échantillon réel. Commencez par une température basse ou un temps de chauffe court, soudez, laissez refroidir, puis tirez sur les deux côtés. Si la soudure s’ouvre, augmentez légèrement le réglage et recommencez. Le bon réglage est atteint lorsque le film se déchire à côté de la soudure, et non sur la soudure elle-même.

Si le réglage est trop élevé, le film peut se rétracter, devenir trop fin, brûler ou coller au tissu PTFE. Si le réglage est trop bas, la soudure s’ouvre facilement. Vérifiez le réglage à chaque nouvelle livraison de sachets, car l’épaisseur du film peut varier d’un lot à l’autre. Après de nombreuses soudures consécutives, les mâchoires d’un modèle à impulsion chauffent, donc un temps de chauffe correct au début peut devenir trop long par la suite ; contrôlez la soudure de temps en temps lors d’une série prolongée.

Il est utile de noter le réglage adapté à chaque type de sachet sur une fiche à côté de la machine, afin que l’opérateur suivant n’ait pas à tout reprendre. Sur le modèle à chaleur constante, comptez le même temps pour chaque sachet afin d’assurer une soudure régulière.

Soudeuse à pédale ou soudeuse à bande : quel choix

Une soudeuse à pédale ferme un sachet à la fois par la chaleur et la pression, ce qui convient aux postes de conditionnement où les sachets sont remplis et soudés manuellement. Une soudeuse à bande transporte les sachets entre des courroies et les soude sans arrêt, adaptée aux lignes où de nombreux sachets sont traités chaque heure.

Les trois thermoscelleuses présentées ici sont des modèles à pédale pour la fermeture manuelle des sachets : en tant que thermoscelleuse industrielle sur un poste de conditionnement, chacune ferme un sachet jusqu’à la longueur de sa barre en une seule opération.

Avec une soudeuse à pédale, l’opérateur maîtrise le rythme de travail. Le remplissage et la mise en place du sachet prennent la majeure partie du temps, tandis que la soudure elle-même ne dure que quelques secondes. Si le temps de préparation est supérieur au temps de soudure, passer à une machine plus rapide n’accélérera pas le poste. Une soudeuse à pédale accepte aussi des sachets de tailles différentes sans réglage, alors qu’une soudeuse à bande est prévue pour un format unique et un flux régulier.

Les soudeuses à bande existent en version verticale pour les sachets remplis qui tiennent debout et en version horizontale pour les sachets plats. Beaucoup de soudeuses à bande peuvent imprimer une date ou un code dans la soudure pendant le passage.

Une machine d’emballage sous vide retire l’air du sachet et convient donc aux produits à protéger de l’air ; une soudeuse à pédale ferme le sachet avec l’air à l’intérieur. Les modèles à pédale ici sont montés sur colonne, avec une tablette pour poser le sachet et une pédale qui laisse les deux mains libres pour le positionnement. Cette configuration est idéale pour les barres longues et les sachets lourds, contrairement à une petite soudeuse posée sur table.

Quels matériaux peuvent être thermoscellés

Une thermoscelleuse assemble deux couches de film thermoplastique, comme le PE ou le PP, par la chaleur et la pression. Un complexe se soude si sa couche intérieure est un film thermoscellable, y compris les complexes aluminium ; les sachets à couche aluminium se soudent sur une thermoscelleuse à chaleur constante.

Le papier ou le carton seuls ne se soudent pas. Pour les sachets imprimés ou complexes, c’est la couche intérieure qui compte, pas l’extérieur : un sachet imprimé à l’extérieur se soude selon la nature de son film intérieur.

En règle générale, les deux couches doivent être du même plastique : le PE se soude avec le PE, le PP avec le PP, mais le PE ne se soude pas avec le PP.

Demandez à votre fournisseur la matière et l’épaisseur du sachet, et vérifiez si la couche intérieure est thermoscellable. Ces informations déterminent le modèle et les réglages nécessaires. Par exemple, pour un film PE fin confirmé par le fournisseur, privilégiez les modèles à impulsion et adaptez le temps de chauffe à l’épaisseur ; pour un sachet PE épais, choisissez le modèle à chaleur constante.

Un sachet papier avec doublure PE se soude comme le PE : la chaleur traverse le papier et les deux couches PE fusionnent à l’intérieur de la soudure, ce qui demande plus de chaleur ou de temps qu’un sachet PE. La ZONE300D peut aussi souder le film PS, tandis que les modèles à impulsion sont conçus pour le PE, le PP et les films multicouches.

Ce qui garantit la tenue d’une soudure sur un sachet

Une soudure tient lorsque la chaleur, la pression et le temps sont adaptés au film. La température ou le temps de chauffe se règle sur la machine selon la matière et l’épaisseur du sachet, puis s’ajuste jusqu’à obtenir une soudure solide sans brûler ni rétracter le film.

L’ouverture du sachet doit être propre, sèche et bien à plat sur la barre. Les plis ou la poudre dans la zone de soudure affaiblissent la tenue. Une soudure large supporte mieux les charges lourdes et offre un aspect régulier. Une soudure étroite à impulsion consomme peu d’énergie car la barre ne chauffe que pendant la soudure.

La pression nécessaire à une bonne soudure provient de la pédale et du tampon supérieur. Si les soudures faiblissent à un endroit précis, vérifiez d’abord le tampon et le tissu PTFE à cet endroit : un tampon endommagé donne une pression inégale, un tissu usé fait coller le film et chauffe de façon irrégulière.

Une bonne soudure est claire et régulière, sans plis, bulles ni traces de brûlure. Pour garder la zone de soudure propre lors du remplissage, repliez le haut du sachet vers l’extérieur comme un revers ou utilisez un entonnoir, afin que la poudre ou le liquide n’atteigne pas l’intérieur de l’ouverture. Pour les liquides, gardez le sachet droit pour que le liquide reste éloigné de l’ouverture jusqu’à ce que la soudure ait refroidi. Une bonne soudure est uniforme sur toute la longueur ; une faiblesse à une extrémité indique souvent que le sachet n’était pas bien aligné.

La solidité de la soudure s’acquiert en refroidissant : il ne faut donc pas tirer sur le sac ni solliciter la soudure tant qu’elle est encore chaude. Pour les contenus lourds, réaliser deux soudures l’une au-dessus de l’autre offre une sécurité supplémentaire ; la seconde soudure se fait juste au-dessus de la première, sur un film propre et bien à plat.

Quels critères déterminent le prix d’une soudeuse de sacs

Le prix d’une soudeuse de sacs dépend surtout du type de chauffage, du réglage de la température ou du temps, ainsi que de la robustesse du châssis et des mâchoires, bien plus que de la longueur de la barre.

Le prix actuel de chaque thermoscelleuse est indiqué sur sa fiche produit ci-dessus, et les trois modèles bénéficient d’une garantie de 12 mois. Pour obtenir un devis, utilisez le bouton Demander une offre sur la fiche produit ; le bouton Ajouter à la demande permet de regrouper plusieurs produits dans une seule demande.

Le coût d’utilisation est faible : il concerne le tissu PTFE, le fil chauffant sur les modèles à impulsion et le patin de pression supérieur. Garder un jeu de pièces de rechange à proximité de la machine évite les arrêts imprévus au poste d’emballage.

La ZONE300D maintient sa barre chaude en continu grâce à deux résistances de 175 W, elle est donc toujours prête à souder. Les modèles à impulsion, ZONE450F et ZONE600F, consomment 800 W ou 1000 W, mais uniquement pendant chaque impulsion de chauffe. Si les sacs sont soudés par intermittence et non en continu, les modèles à impulsion consomment moins d’énergie sur une journée.

Quelle longueur de barre de soudure choisir

La barre de soudure doit être au moins aussi longue que la largeur de l’ouverture du sac. Si la barre est trop courte, il faut deux pressions, ce qui crée une zone fragile là où les soudures se chevauchent. Toute l’ouverture du sac doit reposer à plat sur la barre en une seule opération.

Pour choisir la bonne longueur de barre, mesurez l’ouverture du sac à plat et comparez-la à la barre : la ZONE450F accepte des sacs jusqu’à 450 mm de large, mais un sac qui occupe toute la longueur de la barre est plus difficile à positionner correctement. Si votre sac le plus large approche la longueur d’une barre, opter pour la taille supérieure facilite le travail et évite les points faibles aux extrémités.

Pour les sacs à soufflets latéraux, repliez les soufflets avant de mesurer la largeur. Une barre longue permet aussi de fermer de petits sacs : vous pouvez souder deux ou trois petits sacs côte à côte en une seule opération, à condition que leurs ouvertures soient bien à plat et ne se chevauchent pas. Les modèles ZONE300D, ZONE450F et ZONE600F offrent des longueurs de barre de 300 mm, 450 mm et 600 mm.

Points à vérifier avant de commander une thermoscelleuse

Vérifiez la largeur maximale d’ouverture à souder, le type de film et son épaisseur, et si le sac est un complexe aluminium. Comptez le nombre de sacs à fermer par heure, mesurez l’espace disponible au poste d’emballage, et assurez-vous de disposer d’une prise monophasée avec terre séparée. Notez aussi si les sacs contiennent des poudres, des liquides ou des charges lourdes, car cela influence la propreté de l’ouverture et la nécessité d’une double soudure.

Le tableau comparatif ci-dessus indique ensuite le modèle adapté : pour des sacs aluminium jusqu’à 300 mm de large, privilégiez le modèle à chauffe constante ; pour les grands sacs, choisissez la barre la plus longue.

Demandez également à votre fournisseur de sacs quelques échantillons, afin de pouvoir régler la machine avec des sacs réels dès la première utilisation.

Si la soudure devient l’étape la plus lente de votre poste d’emballage et que le nombre de sacs à traiter augmente, une soudeuse à bande qui fait avancer les sacs sans arrêt conviendra mieux qu’une soudeuse à pédale.

Prévoyez l’espace autour de la machine. L’encombrement varie de 345 × 480 mm pour la ZONE300D à 700 × 570 mm pour la ZONE600F. Prévoyez aussi de la place pour l’opérateur et une table pour poser les sacs pleins et vides de chaque côté. Les sacs lourds doivent pouvoir reposer juste après la soudure, près de la machine, afin de ne pas solliciter la soudure encore chaude.

Entretien et pièces d’usure pour votre thermoscelleuse

Ne fermez jamais les mâchoires à vide : cela brûle le tissu PTFE. Le tissu PTFE et le fil chauffant (sur les modèles à impulsion) sont des pièces d’usure. Remplacez le patin de pression supérieur si la soudure devient irrégulière.

Gardez la barre et le tissu PTFE propres et secs. Ne les nettoyez jamais à l’humide et n’utilisez pas d’objet dur pour retirer un film durci. Tous les modèles fonctionnent sur une prise monophasée avec terre séparée. Aucun besoin d’air comprimé.

Le tissu PTFE recouvre la barre de soudure et empêche le film de coller pendant la soudure. Si le tissu est brûlé, déchiré ou que du film y adhère, la soudure devient irrégulière et le film peut commencer à coller à la barre. Dans ce cas, remplacez le tissu pour retrouver une soudure propre et régulière. Par exemple, si le sac est difficile à retirer ou que la soudure paraît rugueuse, vérifiez d’abord l’état du tissu PTFE.

Un fil chauffant coupé ne permet plus de souder le sac, il est donc conseillé de garder un fil et un tissu de rechange à portée de main pour les modèles à impulsion. Nettoyez toujours la barre à froid, avec un chiffon doux et sec pour enlever les résidus de film. Éteignez et débranchez la machine avant toute intervention sur une pièce d’usure, pour travailler en sécurité et éviter tout risque électrique.

Questions fréquentes sur les thermoscelleuses

Ces thermoscelleuses peuvent-elles fermer des sacs aluminium ou complexes aluminium ?

Oui, avec la ZONE300D : en tant que soudeuse à chauffe constante, elle soude les sacs aluminium (complexes aluminium) jusqu’à 300 mm de large ainsi que les complexes multicouches. Les modèles à impulsion sont conçus pour le PE, le PP et les films multicouches.

Quelle est la largeur maximale de sac que ces machines peuvent souder ?

La thermoscelleuse à impulsion ZONE600F ferme des sacs jusqu’à 600 mm de large en une seule opération. La ZONE450F accepte jusqu’à 450 mm et la ZONE300D jusqu’à 300 mm.

Quelle alimentation électrique faut-il pour ces thermoscelleuses ?

Les trois thermoscelleuses fonctionnent sur une prise monophasée classique avec terre séparée. Les modèles ZONE450F et ZONE600F acceptent 110 V ou 220 V, la ZONE300D fonctionne en 220 V.

Ces thermoscelleuses nécessitent-elles de l’air comprimé ?

Non, aucune de ces thermoscelleuses n’a besoin d’air comprimé. Ce sont des modèles à pédale qui fonctionnent uniquement sur alimentation électrique monophasée.
