Agrafes feuillard, chapes et boucles : fonctionnement de chaque pièce

Trois pièces ferment un feuillard : la chape pour feuillard PP, l’agrafe pour feuillard acier et la boucle fil pour feuillard textile ou composite. La chape se sertit avec un outil, l’agrafe avec une pince et la boucle se verrouille sous la tension du feuillard. Chaque pièce correspond à un type et une largeur de feuillard.

Quand l’outil réalise lui-même la fermeture, aucune pièce n’est nécessaire. Les cercleuses électriques et pneumatiques pour feuillard PET et PP soudent la jonction par friction. Les tendeurs acier sans chape comme BO-51, A3 et A4 verrouillent le feuillard acier sans agrafe feuillard ni chape.

Chacune de ces trois pièces est conçue pour un feuillard précis et ne peut être utilisée sur un autre type.

Les chapes et agrafes fonctionnent par sertissage autour des deux extrémités superposées du feuillard. L’outil ou la pince écrase le métal pour bloquer le feuillard. À l’inverse, une boucle fil ne se sertit pas : on passe le feuillard dans la boucle puis on tend avec un tendeur. La tension maintient la boucle verrouillée.

Il est essentiel que chaque pièce corresponde à la largeur du feuillard. Une chape ou agrafe trop large ne serre pas et la jonction peut glisser sous charge. Une pièce trop étroite ne ferme pas. Par exemple, une agrafe acier 16 mm ne retiendra pas un feuillard acier 19 mm. Vérifiez toujours la largeur du feuillard avant d’utiliser l’outil, surtout lors d’un changement de produit ou de dimension pendant un poste.

Avec le feuillard textile, il est possible de faire un nœud au lieu d’utiliser une boucle, mais le feuillard composite nécessite toujours une boucle pour la fermeture.

Pour une jonction sertie avec une chape ou une agrafe, les deux extrémités du feuillard doivent se superposer à plat et bien alignées dans la pièce. Si une extrémité est tordue ou mal positionnée, la chape ou l’agrafe ne se ferme pas correctement et la jonction peut glisser sous charge.

Chapes métalliques pour feuillard PP : dimensions et outils

Les chapes métalliques pour feuillard PP sont en acier galvanisé et existent en 13 mm pour feuillard PP 12–13 mm et 16 mm pour feuillard PP 15–16 mm. Chaque boîte contient 1 000 chapes métalliques. La chape se sertit avec l’outil manuel PPST-13/16. Pour le cerclage plastique avec cercleuse électrique ou pneumatique, aucune chape n’est nécessaire car ces outils soudent la jonction.

Adaptez toujours la dimension de la chape à la largeur du feuillard PP. Ces chapes sont réservées au feuillard PP ; les outils qui soudent le feuillard PET et PP par friction n’utilisent pas de chape.

L’outil manuel PPST-13/16 permet de tendre le feuillard PP, sertir la chape et couper le feuillard en une seule opération. Cet outil ne nécessite ni alimentation électrique ni air comprimé, ce qui le rend adapté aux zones sans accès aux réseaux.

Il faut une chape pour chaque jonction réalisée. Par exemple, pour cercler une palette avec quatre feuillards, il faut quatre chapes. Comptez donc les chapes comme les feuillards lors de la préparation de vos commandes. Le feuillard PP ainsi que les cercleuses électriques et pneumatiques pour feuillard PET et PP sont proposés dans la catégorie cerclage plastique.

Avec l’outil PPST-13/16, la chape se place sur le feuillard avant la tension. On commence par bloquer l’extrémité sous le levier de serrage, puis on fait le tour de la charge et on insère le feuillard dans la broche de tension. La chape est placée sur le recouvrement à ce stade. On actionne le levier de tension jusqu’à obtenir la tension voulue, puis on presse la poignée pour sertir la chape et couper le feuillard en une seule fois.

Ces chapes métalliques ne conviennent pas au feuillard acier, qui nécessite les agrafes acier de cette catégorie.

Tableau produits : boucles de cerclage, agrafes et boucles fil

Le tableau ci-dessous présente les quatre produits de cette catégorie. Il indique le type de feuillard, les dimensions disponibles, le nombre de pièces par boîte et l’outil adapté à chaque pièce.

Pour utiliser le tableau, commencez par identifier le type de feuillard : PP, acier, textile ou composite. Ensuite, vérifiez la largeur de votre feuillard, car chaque pièce est conçue pour une largeur précise. Trouvez ensuite la pièce correspondante et voyez quel outil permet de la fermer. Le nombre de pièces par boîte varie selon la pièce et la largeur, il faut donc commander en fonction du nombre de jonctions à réaliser, pas seulement par boîte. Par exemple, pour du feuillard composite 19 mm, cherchez la boucle fil pour 19 mm et le tendeur adapté.

Agrafes pour feuillard acier : manuelles et pneumatiques

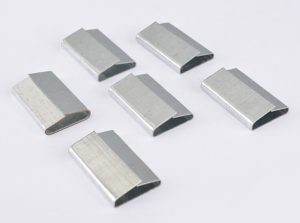

Les agrafes pour feuillard acier existent en agrafe manuelle 16 × 40 mm et en agrafe pneumatique 16 × 40, 19 × 57, 25 × 57 et 32 × 57 mm. Les agrafes manuelles sont conditionnées par 1 000 pièces. Les agrafes pneumatiques sont livrées par 1 000 pièces, sauf le format 32 × 57 mm qui contient 800 pièces. Toutes les agrafes pour cerclage acier sont à usage unique et se coupent avec le feuillard.

L’AIR Metal est un appareil de cerclage pneumatique pour feuillard acier qui réalise la fermeture à l’aide d’une agrafe feuillard. Les outils acier sans agrafe, comme les modèles BO-51, A3 et A4, verrouillent le feuillard par emboîtement et ne nécessitent pas d’agrafe pour feuillard.

Les agrafes manuelles pour feuillard acier mesurent 16 x 40 mm et conviennent au feuillard acier de 16 mm de large. Elles s’utilisent avec un tendeur manuel et une pince à feuillard qui sert à sertir l’agrafe autour des deux extrémités superposées du feuillard.

Les agrafes feuillard acier pour cercleuse pneumatique existent en 16 x 40, 19 x 57, 25 x 57 et 32 x 57 mm, adaptées aux feuillards acier de 16, 19, 25 ou 32 mm de large. Ces agrafes sont fabriquées en acier carbone haute résistance pour supporter la force de serrage d’un tendeur pneumatique.

L’AIR Metal est un appareil pneumatique pour feuillard acier de 19 à 32 mm de large.

Le feuillard acier et ses outils sont disponibles dans la catégorie cerclage acier, et non ici.

Il existe deux types d’agrafes 16 x 40 mm : une pour le cerclage manuel, l’autre pour le cerclage pneumatique. Les agrafes manuelles ne conviennent pas aux outils motorisés, tandis que les agrafes pneumatiques sont conçues pour la force de sertissage plus élevée des cercleuses pneumatiques. Commandez l’agrafe adaptée à votre pince à feuillard.

Pour fermer un feuillard acier avec une agrafe manuelle, le feuillard est passé autour de la charge puis dans le tendeur manuel pour être tendu. On place ensuite l’agrafe sur les extrémités superposées du feuillard. La pince à feuillard sertit l’agrafe, puis le feuillard est coupé avec le coupe-feuillard intégré ou un coupe-feuillard séparé. Pour un appareil pneumatique sur feuillard acier 19, 25 ou 32 mm, le feuillard passe dans l’agrafe, autour de la charge puis à nouveau dans l’agrafe, avec l’extrémité repliée sur environ 50 mm. Le tendeur pneumatique tend le feuillard, la pince est placée sur l’agrafe pour la fermeture, puis l’appareil est relevé pour couper le feuillard. Les agrafes pneumatiques conviennent à la plupart des cercleuses pneumatiques prévues pour la même largeur de feuillard, et les agrafes manuelles s’utilisent avec les pinces standard pour feuillard acier 16 mm.

Boucles métalliques pour feuillard textile ou composite

Les boucles métalliques sont utilisées avec le feuillard textile ou composite (cordé) de 16, 19, 25 ou 32 mm de large. Le fil est de 3,5 mm pour le feuillard 16 mm, 4,0 mm pour le 19 mm et 5,0 mm pour le 25 mm. Les lots contiennent 1 000 boucles pour 16 et 19 mm, 500 pour 25 mm et 250 pour 32 mm.

Le feuillard est passé dans la boucle puis tendu à l’aide d’un tendeur manuel pour feuillard textile ou composite. La boucle se verrouille sous la tension, sans sertissage ni scellage. Les tendeurs manuels existent pour feuillard de 13–19 mm, 19–25 mm et jusqu’à 50 mm. Les boucles métalliques conviennent au feuillard textile.

Les boucles sont fabriquées en fil d’acier galvanisé.

Le feuillard composite (cordé), le feuillard textile et les tendeurs manuels sont proposés dans la catégorie feuillard textile, pas ici.

Le choix du tendeur dépend de la largeur de la boucle : les boucles 16 mm s’utilisent avec le tendeur manuel 13-19 mm, tandis que les boucles 19 mm conviennent aussi bien au tendeur 13-19 mm qu’au 19-25 mm. Pour les feuillards plus larges, les boucles 25 mm sont compatibles avec le tendeur 19-25 mm ou celui pour feuillard jusqu’à 50 mm, et les boucles 32 mm s’utilisent avec le tendeur pour feuillard jusqu’à 50 mm. Le tendeur électrique pour feuillard 16-40 mm, disponible dans la catégorie feuillard textile, fonctionne avec les quatre largeurs de boucles.

Il n’existe pas de boucle 13 mm, même si le feuillard textile est proposé en 13 mm de large. Si vous prévoyez d’utiliser du feuillard 13 mm, choisissez à l’avance la méthode de fermeture du feuillard.

La boucle doit être placée dans le bon sens sur le feuillard avant la tension, car son maintien dépend de l’orientation. Lors du serrage, arrêtez-vous dès que la boucle est bien fermée sur le feuillard des deux côtés. Aller au-delà risque d’endommager le feuillard. Le kit de cerclage textile proposé dans la catégorie kit de cerclage palette comprend 1 000 boucles pour feuillard 16 mm, un tendeur manuel 13-19 mm et deux bobines de feuillard textile 16 mm.

Pourquoi la fermeture est essentielle

La fermeture réalisée par une boucle de cerclage, une agrafe feuillard ou une boucle pour feuillard maintient la tension appliquée par l’outil. Si l’agrafe ou la boucle est posée sur un feuillard détendu, la fermeture glisse et ne retient pas la charge, même si la sertissure est correcte.

Chaque pièce doit correspondre à la largeur du feuillard. Une pièce non adaptée ne tiendra pas : trop large, elle ne serre pas ; trop étroite, elle ne ferme pas. Un joint serti se vérifie à l’œil : les encoches doivent être régulières de chaque côté de l’agrafe ou de la boucle. Des mâchoires de pince usées laissent des encoches superficielles et une fermeture qui s’ouvre sous la charge.

Vérifiez les encoches sur la première fermeture de chaque poste. Remplacez les mâchoires usées avant de poursuivre.

L’emplacement de la fermeture sur la charge influence sa tenue. Placez toujours la chape, l’agrafe ou la boucle fil sur une face plane, jamais sur un angle. Si la pièce est pliée sur une arête, elle n’est pas bien posée sur le feuillard et la fermeture tient moins.

Pour les fermetures par boucle, un contrôle visuel est aussi important que pour les joints sertis. Le feuillard doit être bien à plat dans la boucle, qui doit être fermée et bien positionnée. Si la boucle est de travers, le feuillard peut glisser sous la charge.

Au début de chaque poste, après la première charge cerclée, tirez le feuillard à la main près de la fermeture. La chape, l’agrafe ou la boucle fil ne doit pas bouger. Si la fermeture se déplace, vérifiez le réglage de l’outil, la taille de la pièce et la méthode de pose avant de continuer.

Stockage et manipulation des chapes, agrafes et boucles fil

Les boucles de cerclage, agrafes feuillard et boucles pour feuillard doivent être stockées au sec et à l’abri. L’acier nu rouille, et une agrafe rouillée est plus difficile à sertir et peut marquer la marchandise. Toutes les agrafes acier sont à usage unique : une fois serties, elles sont coupées avec le feuillard et ne peuvent pas être réutilisées.

Lors de la coupe d’un feuillard acier tendu, le feuillard peut se détendre brusquement et ses bords sont coupants. Utilisez toujours un coupe-feuillard, portez des gants et une protection oculaire, et tenez-vous sur le côté. Ceci s’applique à tout feuillard acier tendu, qu’il soit fermé par agrafe ou sans agrafe.

Gardez la boîte ouverte de pièces à portée de main au poste de cerclage pendant l’utilisation, mais refermez-la entre les postes. Cela protège les pièces de la poussière et des saletés.

Rangez chaque largeur de chape, d’agrafe ou de boucle fil dans une boîte étiquetée au poste de cerclage. Cela évite d’utiliser par erreur une pièce 16 mm sur un feuillard 19 mm.

Avant utilisation, vérifiez chaque pièce. Une boucle tordue ou une agrafe déformée doit être mise au rebut et non utilisée.

Gardez le PPST-13/16 et les tendeurs manuels pour feuillard textile ou composite propres, et huilez régulièrement les parties mobiles. Les agrafes acier usagées et les feuillards coupés doivent être collectés pour la ferraille.

Ce qui influence le coût des boucles de cerclage et agrafes feuillard

Le coût dépend du nombre de fermetures (une pièce par fermeture), du conditionnement et du feuillard utilisé. Si vous utilisez un appareil qui soude ou verrouille le feuillard, comme une cercleuse électrique ou pneumatique pour feuillard PET ou PP, ou un outil acier sans agrafe, aucune boucle de cerclage, agrafe feuillard ou boucle pour feuillard n’est nécessaire. Le prix de chaque produit est indiqué sur sa fiche.

Le coût par fermeture correspond à une chape, une agrafe ou une boucle fil. Le conditionnement vous indique la fréquence de réapprovisionnement : 1 000, 800, 500 ou 250 pièces selon la pièce et la largeur du feuillard.

Chaque fiche produit propose un bouton Demander une offre pour obtenir un devis, par exemple si vous souhaitez commander des agrafes avec du feuillard acier, ainsi qu’un bouton Ajouter à la demande pour regrouper plusieurs produits dans une seule demande.

Si vous achetez un kit de cerclage palette avec l’outil PPST-13/16, le kit comprend ses premières chapes métalliques, ce qui vous permet d’acheter la première boîte de chapes plus tard.

Points à vérifier avant de commander des boucles de cerclage

Avant de commander des boucles de cerclage, vérifiez le type de feuillard utilisé : PP, acier, textile ou composite. La pièce doit correspondre au type et à la largeur du feuillard.

Vérifiez quel outil permet de fermer la jonction. Les chapes métalliques pour feuillard PP se sertissent avec la cercleuse manuelle PPST-13/16. Les agrafes pour feuillard acier manuelles nécessitent un tendeur manuel et une pince à sertir. Les agrafes acier pneumatiques s’utilisent avec des tendeurs et pinces pneumatiques comme AIR Metal. Les boucles sont utilisées avec des tendeurs manuels pour feuillard textile ou composite.

Calculez le nombre de jonctions à réaliser en multipliant le nombre de feuillards par colis par le nombre de colis par semaine.

Arrondissez votre commande à des boîtes complètes selon votre consommation hebdomadaire.

Lors d’une nouvelle commande, adaptez toujours la chape à la largeur réelle du feuillard PP utilisé, et non au nom d’un kit. Par exemple, un feuillard de 12 mm nécessite des chapes de 13 mm et un feuillard de 15,5 mm nécessite des chapes de 16 mm, même si le feuillard provient d’un kit de cerclage palette.

Mesurez la largeur directement sur un morceau du feuillard, et non sur un ancien emballage ou de mémoire. C’est la largeur du feuillard qui détermine la pièce à choisir.

Vérifiez également la plage de largeur acceptée par votre outil. Par exemple, un tendeur et une pince pneumatiques pour feuillard acier 19, 25 ou 32 mm nécessitent des agrafes 19 x 57, 25 x 57 ou 32 x 57 mm, et non une agrafe 16 x 40 mm.

Questions sur les boucles de cerclage

Quelles boucles de cerclage conviennent au feuillard PP ?

Utilisez des chapes métalliques 13 mm pour feuillard PP 12–13 mm et 16 mm pour feuillard PP 15–16 mm. Chaque boîte contient 1 000 chapes, à sertir avec l’outil manuel PPST-13/16.

Une cercleuse électrique pour feuillard PET ou PP a-t-elle besoin de chapes ?

Non, les cercleuses électriques ou pneumatiques pour feuillard PET et PP soudent la jonction par friction. Elles n’utilisent ni boucle de cerclage ni agrafe.

Quelles agrafes pour feuillard acier s’utilisent avec un outil pneumatique ?

Les agrafes acier pneumatiques existent en 16 x 40, 19 x 57, 25 x 57 et 32 x 57 mm pour feuillard acier de 16, 19, 25 ou 32 mm de large ; l’agrafe doit correspondre à la largeur du feuillard. L’AIR Metal, outil pneumatique pour feuillard acier 19–32 mm, utilise ce type d’agrafe.

Comment le feuillard composite est-il maintenu ?

Le feuillard composite est maintenu par une boucle métallique. Le feuillard passe dans la boucle, est tendu, puis la boucle se verrouille sous la tension. Aucun sertissage n’est nécessaire.
