Cercleuse industrielle automatique à tapis convoyeur – HIPO ULTRA-B, 220V, pour feuillard PP largeur 5-6 mm, épaisseur 0,5-0,8 mm, cadre 850 mm x 800 mm

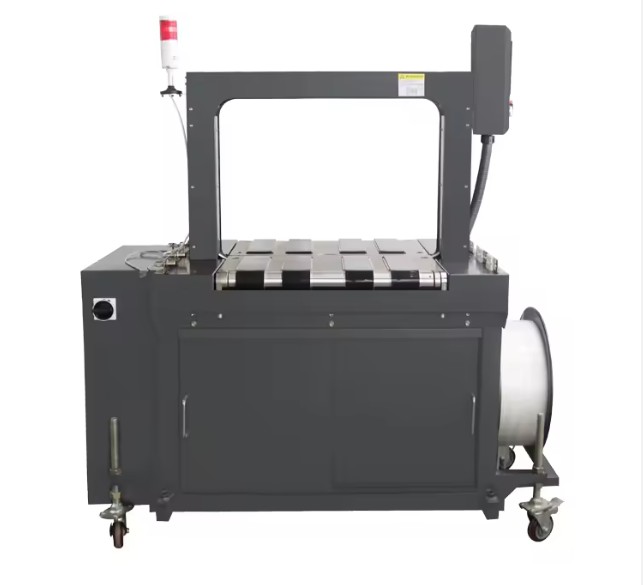

Cercleuse industrielle automatique HIPO ULTRA-B avec convoyeur et arceau 850 × 800 mm

La cercleuse industrielle automatique HIPO ULTRA-B est équipée de son propre convoyeur : le tapis transporte le colis dans l’arceau, un capteur déclenche le cycle, la machine pose un feuillard PP autour du colis, le soude en dessous et l’évacue – jusqu’à 50 cerclages par minute, sans manipulation manuelle. L’arceau de ce modèle mesure 850 mm de large et 800 mm de haut à l’intérieur, réalisé sur commande ; l’arceau standard du fabricant est de 650 × 500 mm.

Elle utilise du feuillard polypropylène de 5 ou 6 mm de large et d’une épaisseur de 0,5 à 0,8 mm – à préciser lors de la commande – et réalise la soudure à chaud sous le colis. La tension de serrage est réglable jusqu’à 30 kg, la table de travail est à 850 mm de hauteur et les colis peuvent peser jusqu’à 80 kg.

Un automate programmable avec écran tactile pilote la machine : l’écran affiche le nombre de cycles, les alarmes et permet de régler l’avance du feuillard, le retrait et le temps de refroidissement. Deux modes sont disponibles : automatique, où le capteur lance un cerclage pour chaque colis, et convoyeur, où le tapis transporte sans cercler.

Conçue pour les lignes de conditionnement en entrepôt, logistique ou production, pour cartons, boîtes, journaux ou magazines, sans opérateur devant la machine. Fonctionne sur une alimentation standard 220 V monophasé et consomme 1,0 kW.

Caractéristiques techniques

Ce que le convoyeur apporte à votre ligne d’emballage

• Personne n’a besoin de rester devant la cercleuse. Le convoyeur amène le colis, le capteur lance le cycle et le colis cerclé repart sur le tapis.
• 50 cerclages par minute. Suffisamment rapide pour maintenir la cadence, avec un feuillard et une soudure identiques sur chaque colis.
• Convient aux grands colis. L’arceau de 850 × 800 mm accepte des cartons bien plus volumineux que l’arceau standard du fabricant de 650 × 500 mm.
• Transport sans cerclage. En mode convoyage, le tapis fait simplement passer les colis, ce qui permet de laisser la machine dans la ligne même lorsqu’aucun cerclage n’est nécessaire.
• Réglage unique sur l’écran. La tension de serrage jusqu’à 30 kg, la température du chauffe, l’avance du feuillard et le temps de refroidissement se règlent sur l’écran tactile et s’appliquent à chaque colis.
• Alimentation standard. 220 V monophasé, 1,0 kW et 6 A – aucune connexion triphasée requise.
• Assez silencieuse pour une zone de conditionnement. Le niveau sonore reste à 75 dB(A) ou moins.

Commandes, soudure et sécurité

• Commande par automate programmable avec écran tactile : compteur de cycles, liste d’alarmes et écrans de paramétrage
• Deux modes : cerclage automatique déclenché par capteur, ou simple convoyage
• Convoyeur équipé d’une tête de cercleuse positionnée au-dessus
• Alimentation automatique du feuillard et détection automatique de fin de feuillard
• Régulation électronique de la température du dispositif de chauffe ; soudure à chaud réalisée sous le colis
• Bouton de démarrage, témoin d’alimentation et arrêt d’urgence intégrés au panneau de commande
• Signalisation des zones dangereuses et protections sur les parties sous tension
• Table de travail spacieuse et bobine de feuillard de grande capacité placée sur le côté de la machine
• Arceau fabriqué sur mesure : 850 × 800 mm pour ce modèle, 650 × 500 mm selon la configuration standard du fabricant
• Niveau sonore maximal de 75 dB(A)

Mode d’emploi de la cercleuse industrielle HIPO ULTRA-B

1. Mettez la machine sous tension ; le témoin lumineux s’allume.
2. Placez la bobine de feuillard PP en suivant la flèche sur la flasque extérieure et insérez le feuillard dans l’entrée jusqu’aux galets d’entraînement.
3. Appuyez sur le bouton manuel (avancement progressif) : la machine remplit le boîtier d’accumulation et fait passer automatiquement le feuillard dans l’arceau.
4. Patientez jusqu’à ce que la plaque chauffante atteigne la température de fonctionnement.
5. Sélectionnez le mode souhaité : automatique, où le capteur lance un feuillard pour chaque colis, ou convoyage, où seul le convoyeur fonctionne.
6. Laissez le convoyeur positionner le colis au centre de l’arceau et gardez vos mains à l’écart de la zone de cerclage.

Réglages, entretien et pannes fréquentes

• Tension de serrage. Réglable via l’écran tactile ; une valeur plus élevée correspond à une tension plus forte, jusqu’à 30 kg. Modifiez par petites étapes et vérifiez le résultat sur le colis.
• Température de chauffe et temps de refroidissement. Ces deux paramètres se règlent sur l’écran tactile. Ajustez la température de chauffe si la température ambiante varie fortement, et adaptez le temps de refroidissement au feuillard et à la tension appliquée.
• Feuillard dans l’accumulateur. Maintenez environ 1,5 fois la longueur du parcours du feuillard dans le boîtier d’accumulation : un excès provoque des blocages, un manque entraîne des avances trop courtes. L’arceau grand format nécessite plus de feuillard que le modèle standard.
• Soudure fragile. Généralement causée par une température de chauffe trop élevée ou trop basse, ou par une plaque chauffante usée après une longue utilisation, nécessitant son remplacement.
• Feuillard mal serré. La tension de serrage est insuffisante ou le galet tendeur est usé.
• Le feuillard ne s’alimente pas. Vérifiez que la bobine est installée dans le bon sens, que l’extrémité du feuillard est bien placée entre les galets d’avance et que l’accumulateur contient suffisamment de feuillard ; nettoyez régulièrement la poussière de feuillard sur le trajet du feuillard.
• Entretien. Lubrifiez chaque semaine les surfaces de came et les galets avec de l’huile N68, et contrôlez régulièrement les capteurs de proximité. Éteignez la machine et laissez refroidir le système de chauffe environ 5 minutes avant toute intervention.

Avant de commander une cercleuse automatique avec convoyeur

Le prix est affiché sur cette page. Quelques éléments déterminent si la machine convient à votre ligne : vérifiez-les avant de demander un devis, ou transmettez-nous ces informations pour que nous les examinions ensemble.

• Dimensions et poids des colis. Le colis doit passer dans l’arceau de 850 × 800 mm ; le plus petit colis accepté mesure 80 mm de large et 60 mm de haut, et le poids maximal est de 80 kg.
• Largeur du feuillard. Indiquez-nous si vous utilisez du feuillard de 5 mm ou 6 mm : le chemin du feuillard est réglé pour cette largeur. Le feuillard est en PP, épaisseur de 0,5 à 0,8 mm, sur bobines avec mandrin de 200–210 mm, diamètre extérieur de 400–450 mm et largeur de 175–190 mm.
• Alimentation électrique. Alimentation monophasée 220 V, 50 Hz ; la machine consomme 1,0 kW et 6 A.
• Encombrement et sol. Avec cet arceau, la cercleuse industrielle est plus grande que le modèle standard (1414 × 728 × 1738 mm) ; nous confirmons les dimensions exactes avec votre devis. Le poids de la machine est d’environ 390 kg. Prévoyez au moins 2000 × 1500 mm d’espace de travail et un sol supportant 350 kg/m².
• Hauteur de ligne. La table de travail est à 850 mm de hauteur ; veillez à aligner les convoyeurs avant et après la machine à cette même hauteur.
• Agroalimentaire, pharmacie et produits corrosifs. Pour l’agroalimentaire et la pharmacie, le fabricant recommande une version en inox ; pour les produits corrosifs comme les fruits de mer, évitez que des liquides n’entrent dans la tête de cerclage.
