Emballeuse palette automatique SMARTWRAP X20 2000kg

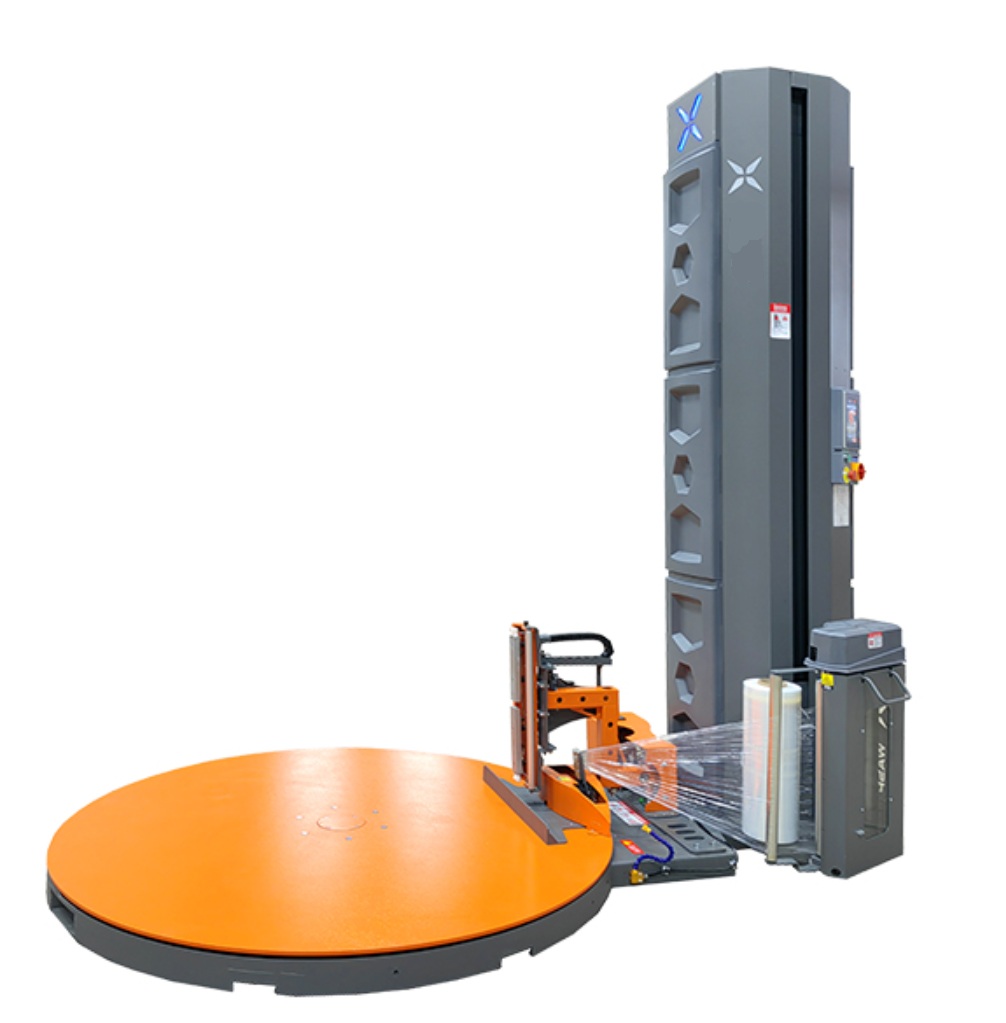

Emballeuse palette automatique SMARTWRAP X20

L’emballeuse palette automatique SMARTWRAP X20 fonctionne de façon entièrement automatisée : la palette est placée sur le plateau tournant, l’opérateur appuie sur un bouton – soit sur la machine, soit via la télécommande – et la machine prend en charge le film, emballe la charge, coupe le film à l’aide d’un fil chaud et fixe automatiquement l’extrémité sur la palette. Il n’est donc pas nécessaire d’attacher le film au début ni de le couper à la fin.

Elle permet de filmer des palettes jusqu’à 2000 kg sur un plateau tournant de 1800 mm (2000 mm sur demande), pour une hauteur maximale de 2350 mm (2800 ou 3200 mm sur demande), à un rythme de 30 à 40 palettes par heure.

La SMARTWRAP X20 est dotée d’un chariot porte-bobine motorisé avec pré-étirage, permettant d’utiliser des films étirables de 12 à 35 microns d’épaisseur, jusqu’à 500 mm de largeur en standard, et pesant jusqu’à 15 kg. Le film est inséré dans les rouleaux de pré-étirage avant l’utilisation, et la vitesse du chariot peut être réglée entre 1,5 et 5,5 mètres par minute. La machine accepte des bobines avec mandrin de 76 mm, ou de 50 mm sur demande.

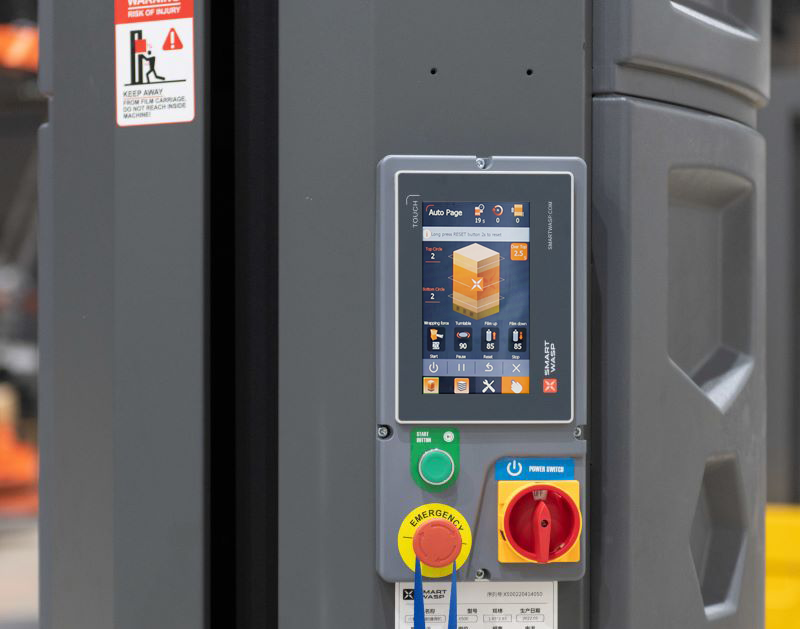

L’opérateur choisit le programme de banderolage sur l’écran tactile X-LINE de 7 pouces, où il peut ajuster le nombre de tours en haut, au milieu et en bas, la vitesse du plateau et du chariot, ainsi que la force de banderolage. Cette force peut être réglée plus forte pour une palette lourde et stable, ou plus douce pour une charge légère ou instable, afin d’éviter que le film ne déforme la marchandise. Avant chaque cycle, l’opérateur vérifie que le film est bien installé.

Le chariot motorisé étire le film jusqu’à 300 % avant l’application sur la charge : un mètre de film devient trois mètres, ce qui triple la couverture par bobine et assure une tension régulière sur la palette. Une cellule photoélectrique mesure la hauteur de chaque palette pour éviter d’enrouler le film au-dessus de la charge.

En bas, la machine resserre le film pour former une ficelle qui lie la charge à la palette – la marchandise reste stable pendant le transport, et si un chariot élévateur accroche le film en bas, il ne le déchire pas. Au moins dix programmes de banderolage sont mémorisés dans la machine, et un voyant LED indique son état : bleu prêt, vert en fonctionnement, rouge en alarme. Fonctionne sur alimentation monophasée 220–240 V, 1,5 kW, poids 750 kg.

Où utiliser l’emballeuse palette automatique SMARTWRAP X20

La banderoleuse de palettes automatique SMARTWRAP X20 s’utilise dans les secteurs de la production, logistique et entreposage où un débit élevé et une sécurisation constante des charges sont nécessaires. Elle convient pour filmer des palettes de cartons, sacs, fûts ou marchandises mixtes à stabiliser pour le transport ou le stockage. La machine est généralement installée en fin de ligne de conditionnement ou en zone d’expédition.

Cette banderoleuse est privilégiée dans les sites traitant un grand nombre de palettes par équipe, notamment lorsque les charges varient en taille, forme ou stabilité.

Caractéristiques techniques

SMARTWRAP X20 en fonctionnement quotidien

L’opérateur doit surveiller le niveau du rouleau de film, vérifier que le film est bien enfilé et s’assurer que la zone autour du plateau tournant est dégagée avant de lancer un cycle.

SMARTWRAP X20 filmeuse de palettes en vidéo

Ce que la filmeuse de palettes apporte à votre expédition

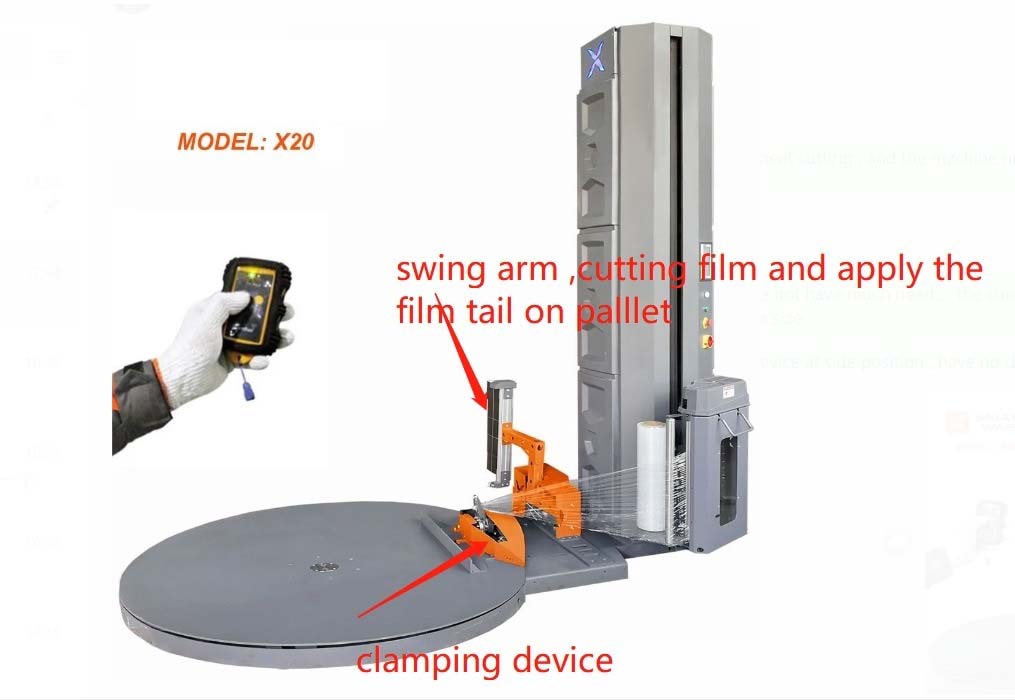

• Personne ne manipule le film. La machine maintient le film, le coupe à l’aide d’un fil chaud et applique l’extrémité sur la charge ; l’opérateur positionne la palette, appuie sur démarrer et récupère la palette filmée.
• Pré-étirage 300 %. Un mètre de film s’étire jusqu’à trois mètres, ce qui triple la surface couverte par un rouleau et assure une tension régulière sur la charge.
• 30 à 40 palettes par heure. Mesuré sur une palette de 1 × 1,2 × 1,8 m avec deux couches de film. Capacité adaptée à un quai d’expédition en activité continue.
• Dix programmes, une seule commande. Charges légères, lourdes ou instables disposent chacune de leur programme ; l’opérateur n’a qu’à sélectionner le bon.
• Mesure automatique de la charge. Une cellule photoélectrique détecte le sommet de la palette pour éviter le gaspillage de film au-dessus.
• Composants accessibles pour l’entretien. Commande SIEMENS, capteurs SICK, relais OMRON et moteur GPG. Pièces industrielles standard, pas de boîtier fermé.

Film, commandes et sécurité

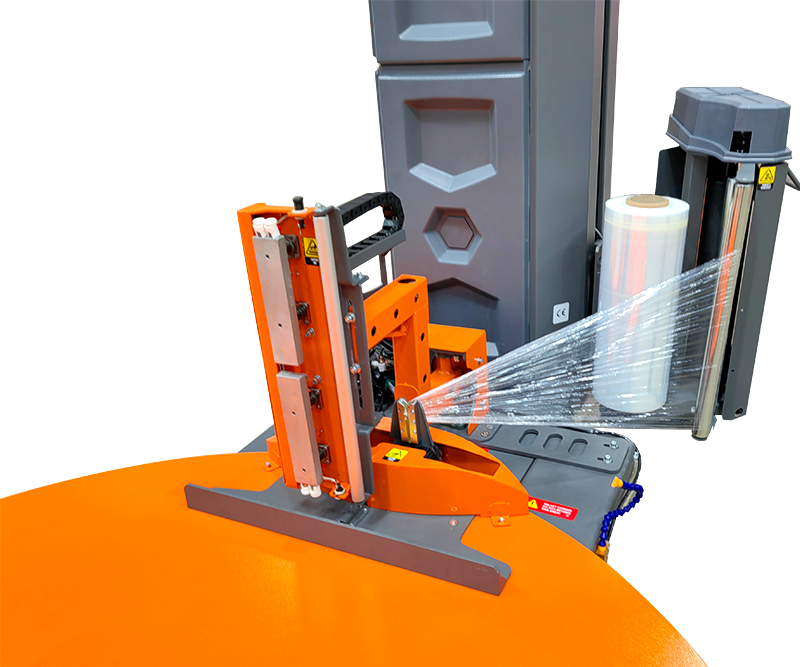

• Système entièrement automatique de serrage du film et de coupe par fil chaud
• Système d’accroche palette : le film est torsadé à la base pour solidariser la charge à la palette
• Démarrage à distance par télécommande
• Voyant LED : bleu prêt, vert en marche, rouge alarme
• Charge jusqu’à 2000 kg
• Plateau tournant 1800 mm (2000 mm sur demande), 3 à 12 tr/min
• Hauteur de banderolage jusqu’à 2350 mm (2800 ou 3200 mm sur demande)
• Pré-étirage motorisé 300 % (jusqu’à 380 %), chariot film 1,5 à 5,5 m/min
• 30 à 40 palettes par heure
• Film étirable 500 mm de large (750 mm sur demande), épaisseur 12 à 35 microns, rouleau jusqu’à 250 mm et 15 kg, mandrin 76 mm
• Au moins 10 programmes de banderolage, force de serrage réglable, système de torsadage
• Détection automatique de la hauteur de charge par cellule photoélectrique
• Système d’accroche palette inclus
• Écran tactile X-LINE 7 pouces, automate et variateur SIEMENS, capteurs SICK
• Démarrage et arrêt progressifs, ceinture de sécurité intégrée à la colonne, CE
• 220–240 V, 50/60 Hz, monophasé, 1,5 kW ; air comprimé pour le serrage et la coupe du film

Utilisation et sélection de la SMARTWRAP X20

Les erreurs fréquentes incluent l’utilisation de bobines de film hors des spécifications, la surcharge du plateau tournant ou l’utilisation de la machine sans dégagement suffisant autour. Pour limiter les arrêts, nettoyez régulièrement la machine, remplacez rapidement les bobines usées et respectez le calendrier d’entretien des pièces mobiles et des dispositifs de sécurité. Pour des charges instables ou de forme irrégulière, choisissez ou ajustez le programme afin d’ajouter des tours supplémentaires en haut ou en bas selon le besoin.

Comment utiliser la banderoleuse de palettes SMARTWRAP X20

1. Placez la bobine de film étirable sur le chariot et faites passer le film à travers les rouleaux de pré-étirage.
2. Sélectionnez le programme sur l’écran tactile, ou réglez le nombre de tours, la vitesse du plateau, la vitesse du chariot et la force d’enroulement adaptée à votre palette.
3. Amenez la palette sur le plateau tournant à l’aide d’un chariot élévateur ou d’un transpalette.
4. Appuyez sur démarrer, soit sur la machine, soit avec la télécommande. La machine maintient le film, emballe la charge du bas vers le haut puis redescend, forme une cordelette de film à la base, coupe le film à chaud et plaque l’extrémité sur la palette.
5. Retirez la palette et placez la suivante ; une rampe est disponible pour l’accès avec un transpalette.

Réglages et entretien

• Programmes. La machine mémorise au moins dix programmes : nombre de tours en bas, au centre et en haut, vitesse du plateau et du chariot, force d’enroulement.
• Force d’enroulement. Réglable : forte pour une palette lourde et stable, plus douce pour une charge légère ou instable afin d’éviter que le film ne la déforme.
• Film étirable. Film étirable de 500 mm de large (750 mm sur demande), épaisseur de 12 à 35 microns, bobines jusqu’à 250 mm de diamètre et 15 kg, mandrin de 76 mm (50 mm sur demande).
• Maintien palette. À la base, le film est resserré en cordelette pour solidariser la palette et la marchandise ; ce dispositif est intégré à chaque machine et ne nécessite aucun réglage.
• Entretien. Coupez l’alimentation avant toute intervention. Gardez le plateau, les rouleaux et le coupe-fil chaud exempts de résidus de film, et vérifiez la courroie de sécurité à l’intérieur du mât.

Avant de choisir une banderoleuse de palettes

Le prix s’affiche sur cette page. Quelques éléments déterminent si cette machine convient à votre expédition : vérifiez-les avant de demander un devis, ou transmettez-les-nous pour que nous les examinions ensemble.

• Taille et poids des palettes. Plateau tournant de 1800 mm en standard (2000 mm sur demande) et charges jusqu’à 2000 kg.
• Hauteur de charge. Jusqu’à 2350 mm en standard ; 2800 ou 3200 mm sur demande.
• Film étirable. Film étirable de 500 mm de large et 12 à 35 microns d’épaisseur sur mandrin de 76 mm ; la machine étire le film jusqu’à 300 % automatiquement.

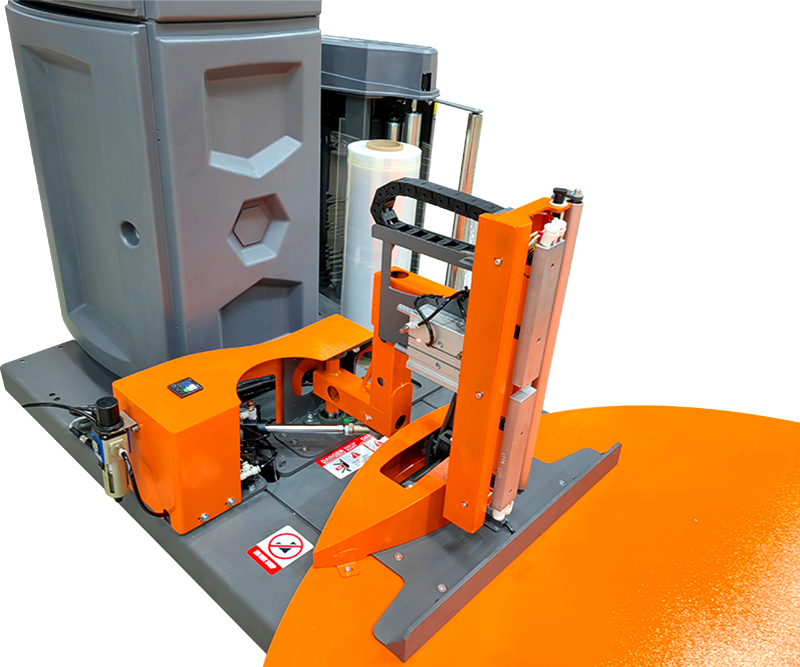

• Électricité et air. 220–240 V, 50/60 Hz, monophasé, 1,5 kW. Prise classique. Le pince-film et le bras de coupe fonctionnent à l’air comprimé, il faut donc prévoir une alimentation en air.
• Espace et options. Avec un plateau de 1800 mm, la machine mesure 2795 × 1800 × 2730 mm et pèse 750 kg ; elle est conditionnée dans une caisse de 2,9 × 1,95 × 0,95 m, 6 m³. Rampe d’accès pour transpalette et balance intégrée disponibles.
