Fardeleuse automatique AUTOSHRINK, soudeuse avec tunnel de rétraction, jusqu’à 50 paquets/min

Fardeleuse automatique AUTOSHRINK

La machine automatique de mise sous film rétractable AUTOSHRINK, également appelée machine de rétraction ou machine d’emballage sous film rétractable, représente une solution d’emballage avancée sur le marché. Le système AUTOSHRINK comprend deux équipements :

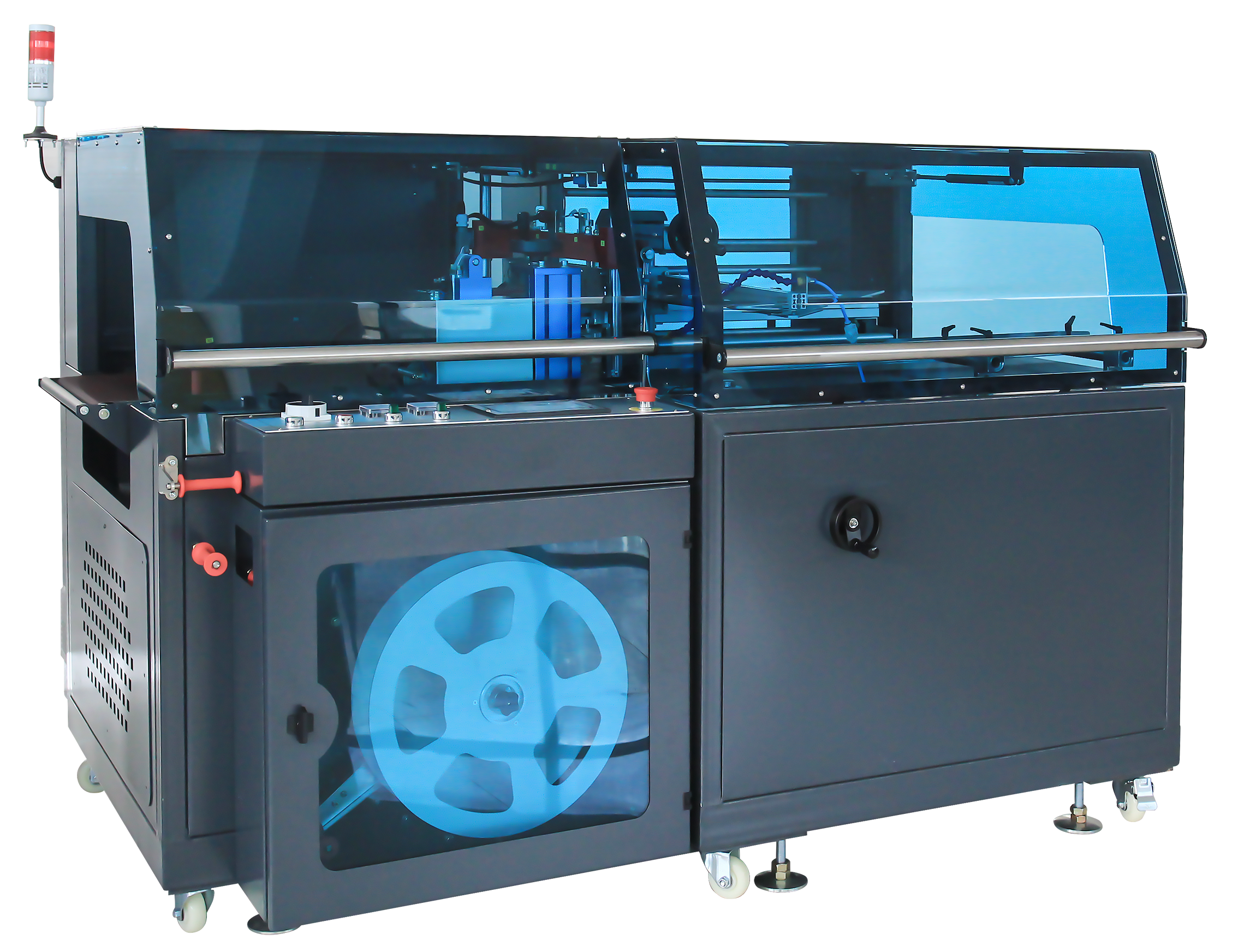

1. Banderoleuse automatique (soudeuse latérale automatique) – L2000 mm*H1300 mm (largeur sur demande), 500 kg
2. Tunnel de rétraction pour film – L1800 mm*L1000 mm*H1320 mm, 300 kg

Elle utilise un film rétractable pour envelopper et maintenir les produits ou leurs emballages, ce qui améliore leur présentation et leur valeur ajoutée. Le fonctionnement consiste à entourer le produit d’un film rétractable, puis à appliquer de la chaleur. Sous l’effet de la chaleur, le film se rétracte et épouse parfaitement les contours du produit ou de l’emballage, assurant une fermeture solide et esthétique. Ce procédé valorise la présentation, renforce l’aspect visuel et augmente la perception de qualité des produits emballés.

Le modèle AUTOSHRINK, avec ses caractéristiques techniques, répond à différents besoins d’emballage. Il nécessite une alimentation électrique triphasée 380V, fréquence 50Hz ; la soudeuse consomme 3 kW. Les dimensions hors tout de la ligne sont de L 1000 mm x P 3800 mm x H 1320 mm, avec une hauteur de plateau de travail réglable à 850 mm ± 50 mm. Le poids de la soudeuse est de 500 kg et celui du tunnel de rétraction de 300 kg (soit 800 kg au total).

Les dimensions minimales des produits sont de 90 mm x 90 mm x 10 mm (L x l x h) et les dimensions maximales de 500 mm x 400 mm x 120 mm (L x l x h, L+l≤400 mm). La largeur minimale du film utilisable est de 200 mm et la largeur maximale de 550 mm. La pression d’air comprimé requise pour le fonctionnement doit rester inférieure à 0,3 MPa.

Côté cadence, le modèle AUTOSHRINK permet de souder jusqu’à 50 produits par minute selon la taille des articles, garantissant ainsi une productivité élevée. La machine AUTOSHRINK est robuste et de qualité supérieure. Le contrôleur PLC provient de la marque allemande Siemens, reconnue pour sa fiabilité. L’équipement électrique intègre des composants de marques réputées telles que « Schneider » ou « Omron », assurant un fonctionnement fiable. Le régulateur de température est fourni par « MEIWA », garantissant une gestion précise de la chaleur. Les éléments pneumatiques sont signés « Airtac », pour une utilisation stable et régulière.

En résumé, la machine Autoshrink offre des performances avancées grâce à sa conception robuste, sa vitesse de soudure efficace et la fiabilité de ses composants électriques et pneumatiques. Elle constitue une solution polyvalente pour les entreprises souhaitant valoriser la présentation et la qualité de leurs produits par l’emballage sous film rétractable.

Atouts de la fardeleuse automatique AUTOSHRINK

1. Permet l’emballage de produits de tailles et de formes variées
2. Deux machines combinées pour un fonctionnement fluide
3. Des composants technologiques avancés assurent une performance fiable et un contrôle précis
4. Écran tactile intuitif pour une utilisation et un contrôle facilités
5. Réduction des pertes grâce aux guides-film et au système motorisé de récupération des chutes
6. Automatisation et précision assurées par l’automate Siemens PLC et le servomoteur Schneider
7. Aspect du produit valorisé grâce à un emballage rétractable bien ajusté et sécurisé
8. Jusqu’à 50 produits emballés par minute pour une productivité élevée
9. Vitesse du tapis convoyeur réglable pour s’adapter à vos besoins d’emballage
10. Permet d’emballer des produits jusqu’à L500*L400*H120mm (largeur + hauteur jusqu’à 400mm)

Vidéo de la fardeleuse automatique AUTOSHRINK



La fardeleuse automatique AUTOSHRINK intègre des composants de marques reconnues

La machine Autoshrink intègre des composants de marques reconnues, assurant une performance fiable et un contrôle précis. Sa configuration électrique repose sur des fabricants de renom, offrant ainsi une solution d’emballage robuste et performante.

Le contrôleur PLC est fabriqué par la marque allemande « Siemens », réputée pour ses solutions d’automatisation avancées et fiables. Ce contrôleur garantit un pilotage précis et optimal de la machine.

Le contacteur est fourni par la marque française « Schneider ». Les contacteurs Schneider sont appréciés pour leur robustesse et leur fiabilité, assurant une commutation électrique sûre et efficace dans la machine Autoshrink.

Pour le contrôle de la vitesse, un variateur de fréquence (VFD) de la marque française reconnue « Schneider » est intégré. Ce variateur Schneider permet des réglages de vitesse fluides et précis, offrant ainsi plus de flexibilité et d’efficacité à la machine.

Le détecteur de proximité, élément clé pour repérer la présence ou l’absence d’objets, est fourni par « FOTEK ». Les capteurs de proximité FOTEK sont appréciés pour leur grande sensibilité et leur fiabilité, contribuant à la précision de fonctionnement de la machine.

Le moteur utilisé dans la machine Autoshrink provient de la marque chinoise réputée « MEIWA ». Les moteurs MEIWA sont reconnus pour leur robustesse et leur performance fiable, garantissant une transmission de puissance efficace pour toutes les opérations de la machine.

Pour assurer des mouvements précis et contrôlés, la machine Autoshrink est équipée d’un servomoteur de la marque de référence « Siemens ». Les servomoteurs Siemens sont connus pour leur grande précision et leur réactivité, ce qui contribue à la qualité des opérations de conditionnement.

Pour les fonctions liées au temps, la machine utilise un relais temporisé de Schneider, garantissant des séquences de temporisation précises et un fonctionnement fiable.

Les micro-interrupteurs intégrés à la machine sont fournis par la marque de confiance « OMRON ». Les micro-interrupteurs OMRON sont réputés pour leur longévité et leur capacité de commutation élevée, assurant ainsi un fonctionnement fiable et une durée de vie prolongée.

Le régulateur de température, chargé de maintenir un contrôle thermique précis, est fourni par OMRON. Les régulateurs de température OMRON sont reconnus pour leur exactitude et leur stabilité, assurant une gestion thermique constante et fiable dans la machine.

En résumé, la machine Autoshrink intègre des composants de marques reconnues telles que Siemens, Schneider, FOTEK, MEIWA et OMRON. Ce choix de composants de qualité garantit des performances fiables, un contrôle précis et une grande durabilité, faisant de cette machine une solution efficace et robuste pour l’emballage sous film rétractable.

Fardeleuse automatique AUTOSHRINK, soudeuse avec tunnel de rétraction, jusqu’à 50 paquets/min

La soudeuse latérale automatique est conçue pour réaliser des soudures latérales en continu sans limite de longueur (à partir de 80 mm, sans restriction), ce qui en fait une solution idéale pour les besoins d’emballage de grands formats. Toutefois, en combinant la soudeuse latérale automatique avec le tunnel de rétraction, la longueur maximale de l’objet est déterminée par l’entrée et la chambre du tunnel. Cette machine d’emballage avancée intègre une technologie de pointe, avec des composants haut de gamme tels qu’un servomoteur Siemens et un automate Siemens PLC, assurant performance et fiabilité.

L’AUTOSHRINK offre une grande polyvalence, acceptant des formats jusqu’à 400 mm de largeur, ce qui la rend adaptée à de nombreux produits et secteurs. Son système de soudure latérale continue permet un emballage fluide et efficace, répondant aux exigences de production élevées. Avec une cadence pouvant atteindre 50 produits par minute selon le format, cette machine de rétraction garantit une productivité optimale tout en assurant une qualité d’emballage constante. Le couteau de soudure est piloté avec précision par un servomoteur Siemens, assurant des résultats réguliers et précis sur le film.

La machine automatique de rétraction AUTOSHRINK est conçue pour une utilisation simple et intuitive. L’écran tactile facilite la prise en main et l’intégration dans votre chaîne de production. Toute l’électronique est gérée efficacement par un automate Siemens PLC avec interface tactile, offrant un contrôle et un suivi aisés. Grâce aux guides film intégrés, cette machine avancée réduit considérablement les pertes de film lors du conditionnement, tout en améliorant l’aspect final des emballages pour une présentation optimale de vos produits.

Pour optimiser davantage le processus d’emballage, la machine dispose d’un système motorisé de récupération des chutes, permettant de gérer efficacement les excédents de film et de maintenir un espace de travail propre. Le couteau de soudure, entraîné par un servomoteur Siemens, assure une soudure précise et régulière, contribuant à l’efficacité et à la fiabilité de l’AUTOSHRINK. Pour plus de flexibilité, la vitesse du tapis convoyeur est réglable, ce qui vous permet d’adapter le processus d’emballage selon vos besoins et de traiter différents types de produits.

La machine automatique de rétraction AUTOSHRINK offre des performances et des capacités exceptionnelles pour la soudure latérale continue et l’emballage de grands formats. Grâce à sa technologie avancée, ses composants de qualité et ses fonctionnalités conviviales, cette machine constitue une solution d’emballage idéale pour les entreprises recherchant efficacité, fiabilité et présentation soignée.

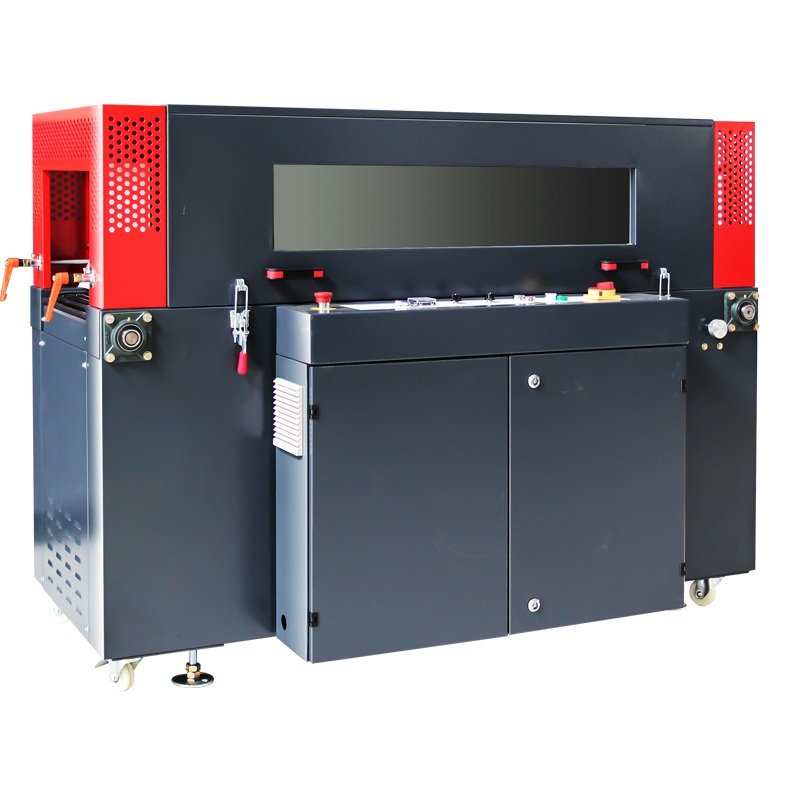

Le tunnel de rétraction

Le tunnel de rétraction est un élément clé du processus d’emballage sous film thermorétractable. Il fournit une chaleur contrôlée pour rétracter et sceller le film autour des produits ou des emballages, améliorant leur présentation et assurant leur maintien pour le transport et l’exposition. Le tunnel de rétraction est conçu avec des paramètres techniques optimisés pour répondre à différents besoins d’emballage. Il fonctionne sous une alimentation de 380 volts, triphasé. La température de soudure du tunnel atteint environ 150 °C, garantissant une rétraction efficace et régulière du film. Avec un poids de 300 kilogrammes, le tunnel est robuste et durable, adapté à un usage intensif. Son format compact lui permet de s’intégrer facilement dans une ligne d’emballage sans encombrer l’espace.

L’ouverture du tunnel mesure 450 mm de largeur et 250 mm de hauteur, offrant un passage confortable pour les produits ou emballages. Ces dimensions permettent de traiter une large gamme de formats, rendant le tunnel polyvalent pour diverses applications de rétraction. La longueur du tunnel est de 1 500 mm, assurant une exposition thermique suffisante pour une rétraction efficace du film. Cette longueur garantit une répartition homogène de la chaleur et une soudure fiable sur toute la surface des produits emballés.

Le tunnel de rétraction est fabriqué avec des matériaux de qualité et une ingénierie précise, assurant performance et durabilité. Ses caractéristiques techniques et sa conception le rendent adapté à de nombreux secteurs et applications d’emballage sous film rétractable, pour des résultats professionnels et efficaces. Grâce à sa construction robuste, son contrôle précis de la température et ses dimensions adaptées, il répond aux besoins d’emballage de multiples industries.

Dimensions des objets à emballer

• Produit à emballer : objet unique, fond plat requis
• Dimensions minimales du produit : (L*l*H) : 90mm*90mm*10mm
• Dimensions maximales du produit : L500*L400*H120mm ; L+l≤400mm
• Remarque : la somme largeur + hauteur ne doit pas dépasser 400mm

La machine de rétraction est polyvalente et peut conditionner différents objets, à condition de respecter les critères suivants :

1. Produit à emballer : la machine est conçue pour des objets individuels, c’est-à-dire des articles emballés séparément.
2. Fond plat : les objets à emballer doivent avoir une base plane pour garantir la stabilité et une soudure correcte lors de l’emballage rétractable.
3. Dimensions minimales du produit : La machine accepte des objets dont la taille minimale d’emballage est de ABC (Longueur * Largeur * Hauteur) de 90 mm * 90 mm * 10 mm. Cela permet d’emballer efficacement des articles de petite taille.
4. Dimensions maximales : les objets à emballer ne doivent pas dépasser L500mm * l400mm * H120mm, et la somme largeur (l) + hauteur (H) doit rester inférieure ou égale à 400mm.
5. Remarque : Il est essentiel de vérifier que la somme de la largeur (B) et de la hauteur (C) ne dépasse pas 400 mm.

Paramètres du film pour la machine de mise sous film rétractable

• Type : film POF
• Épaisseur : 0,01-0,03 mm
• Taux de rétraction latérale du film : 60 %
• Taux de rétraction verticale du film : 60 %

Le film utilisé avec la machine de rétraction est en polyoléfine (POF), un matériau polyvalent et largement utilisé pour l’emballage sous film rétractable. Ce film est spécialement conçu pour envelopper et sceller les produits ou emballages de manière serrée, offrant protection et valorisation pour l’exposition et le transport.

1. Type : Le film utilisé est un film POF, c’est-à-dire un film polyoléfine. Ce matériau se distingue par sa transparence, sa résistance et ses excellentes propriétés de rétraction, ce qui le rend adapté à de nombreux besoins d’emballage.
2. Épaisseur : Le film est disponible en plusieurs épaisseurs, de 0,01 mm à 0,03 mm. Le choix dépend des exigences d’emballage et des dimensions des produits à conditionner. Un film plus épais offre une meilleure protection, tandis qu’un film plus fin convient aux articles légers.
3. Taux de rétraction latérale : Le film POF présente un taux de rétraction latérale de 60 %. Cela signifie qu’au contact de la chaleur, le film se rétracte de 60 % dans le sens de la largeur, épousant parfaitement la forme du produit emballé.
4. Taux de rétraction verticale : De la même façon, le film POF offre un taux de rétraction verticale de 60 %. Sous l’effet de la chaleur, il se rétracte de 60 % dans la hauteur, assurant un emballage ajusté autour du produit.

Le film POF utilisé avec la machine de rétraction est particulièrement adapté à de nombreux secteurs grâce à ses propriétés de haute qualité. Sa capacité de rétraction supérieure garantit un emballage sécurisé et professionnel, améliorant la présentation et la protection des produits. De plus, sa grande transparence permet une visibilité optimale des articles emballés, ce qui en fait un choix idéal pour la vente et l’exposition. La diversité des épaisseurs disponibles assure une compatibilité avec différents besoins d’emballage, offrant ainsi une solution fiable et polyvalente pour les entreprises de toutes tailles.

Demandez une offre pour la machine automatique de mise sous film rétractable

Pour obtenir une offre officielle pour la machine de rétraction automatique AUTOSHRINK, cliquez simplement sur le bouton « OBTENIR UNE OFFRE ». Vous recevrez une proposition officielle par e-mail. Vous pouvez également profiter de nos tarifs en passant commande en ligne en quelques clics via le bouton AJOUTER AU PANIER. Profitez de cette occasion pour optimiser votre processus d’emballage et valoriser la présentation de vos produits.
