Formeuse de cartons automatique AUTOBOX10 – 10 à 15 cartons/min

AUTOBOX10 formeuse de cartons automatique

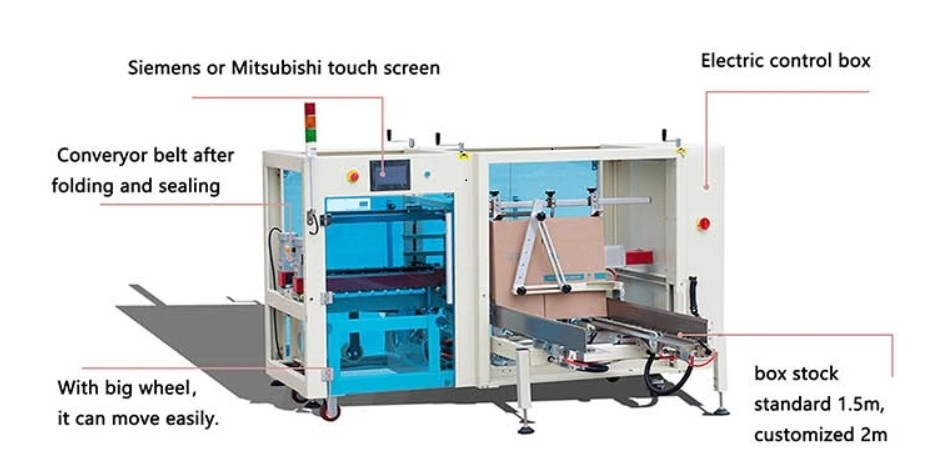

AUTOBOX10 est une formeuse de cartons automatique : elle prélève un carton à plat dans le magasin, l’ouvre, rabat les rabats inférieurs, applique le ruban adhésif au fond et envoie le carton ouvert sur ses bandes : 10 à 15 cartons par minute.

Elle traite des cartons de 200 × 200 × 150 mm à 500 × 400 × 350 mm (longueur × largeur × hauteur), avec longueur + largeur inférieures à 900 mm et la moitié de la largeur + hauteur inférieures à 550 mm.

AUTOBOX10 s’installe généralement en début de ligne de conditionnement, pour alimenter directement les postes de remplissage ou de chargement avec des cartons ouverts et fermés en dessous. Elle est conçue pour les cartons standards à fentes fabriqués en carton ondulé, dans les limites de dimensions indiquées. Les cartons avec rabats spéciaux, faible rigidité ou découpes particulières nécessitent un essai préalable pour vérifier la compatibilité avec les systèmes de préhension et de formage.

L’opérateur charge les cartons à plat dans le magasin, indique le nombre de cartons souhaité et surveille le ruban ainsi que l’alimentation en air ; le compteur avec arrêt automatique termine le cycle au nombre programmé. L’écran tactile propose aussi un mode pas à pas manuel, permettant d’exécuter chaque étape séparément pour les réglages ou la maintenance. Le fonctionnement automatique ne démarre que lorsque le servomoteur et les vérins sont à l’origine. Avant toute intervention mécanique, il faut couper l’alimentation électrique et déconnecter l’air.

Le fond est fermé avec du ruban adhésif de 50 ou 60 mm (75 mm sur demande). Un servomoteur règle la largeur du carton ; jusqu’à dix largeurs peuvent être mémorisées, il suffit donc de sélectionner le numéro sur l’écran tactile et d’ajuster les guides, bandes et ventouses.

La machine fonctionne sous 220 V, 50 Hz, monophasé, avec une prise européenne, et nécessite de l’air comprimé à environ 0,5 MPa. Les cartons ouverts sortent à une hauteur de table de 650 mm.

Secteurs et applications : formeuse de caisses automatique AUTOBOX10

L’AUTOBOX10 est utilisée dans les secteurs de l’agroalimentaire, des boissons, de la pharmacie, de l’électronique, des biens de consommation et de l’emballage agricole. Elle convient aux lignes de production nécessitant un montage régulier et rapide de cartons en grande quantité. Les utilisations courantes incluent le conditionnement de bouteilles ou de conserves, de produits électroniques en boîte, d’aliments transformés, de produits d’hygiène et d’articles prêts à être mis en rayon. Cette machine s’installe généralement en début de ligne d’emballage, pour alimenter directement les postes de remplissage ou de chargement avec des caisses ouvertes et fermées par le bas.

Elle prend en charge les caisses américaines en carton ondulé, dans les dimensions prévues. Les cartons avec des rabats atypiques, une rigidité très faible ou des découpes particulières peuvent nécessiter un essai préalable.

Caractéristiques techniques

AUTOBOX10 formeuse de cartons en vidéo

Ce que la formeuse de cartons apporte à votre ligne d’emballage

• 10 à 15 cartons par minute. La machine prend les cartons à plat, les ouvre, replie les rabats, applique le ruban adhésif et les évacue sans intervention manuelle ; il suffit de recharger le magasin en cartons à plat.
• Fermeture inférieure en une seule opération. Les rabats avant, arrière et latéraux sont repliés successivement, puis le fond est scellé avec du ruban adhésif : le carton sort prêt à être rempli.
• Dix largeurs de carton mémorisées. Le servo-moteur ajuste la largeur selon le numéro de carton sélectionné sur l’écran tactile.
• Compteur avec arrêt automatique. Indiquez le nombre de cartons souhaité ; la machine s’arrête automatiquement à ce nombre.
• Mode pas à pas manuel. Pour le réglage et le diagnostic, chaque étape peut être lancée individuellement depuis l’écran tactile.
• Alimentation monophasée. 220 V avec prise européenne, plus un raccordement à l’air comprimé.

Tâches de l’opérateur et intégration en ligne : formeuse de cartons automatique AUTOBOX10

L’opérateur doit principalement alimenter le magasin en cartons à plat, sélectionner le format de carton sur l’écran tactile et surveiller l’approvisionnement en ruban adhésif et en air comprimé. Lors d’un changement de format, il ajuste les guides, courroies et ventouses selon les paramètres enregistrés. Les cartons ouverts sortent à une hauteur de table fixe, il faut donc adapter le convoyeur de reprise à cette hauteur.

Formats de cartons, fermeture et commandes

• Formation automatique des caisses et fermeture inférieure par ruban adhésif, cadence de 10 à 15 cartons par minute
• Longueur des cartons : 200 à 500 mm, largeur : 200 à 400 mm, hauteur : 150 à 350 mm
• Contraintes : longueur + largeur inférieures à 900 mm, moitié de la largeur + hauteur inférieures à 550 mm
• Ruban adhésif de 50 ou 60 mm (75 mm sur demande)

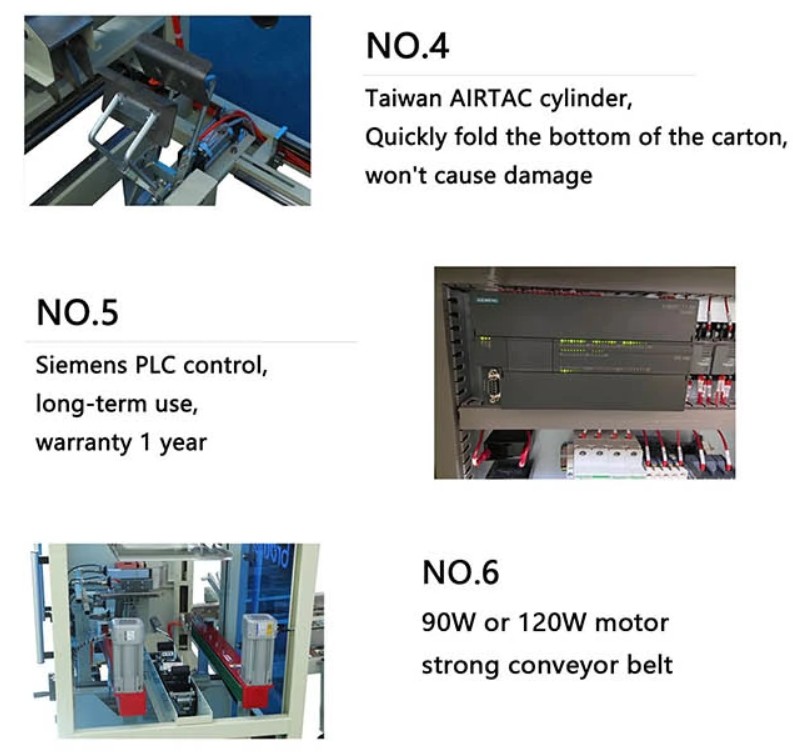

• Les ventouses prélèvent le carton à plat dans le magasin
• Réglage de la largeur par servomoteur, jusqu’à 10 largeurs de cartons mémorisées
• Écran tactile : modes automatique, pas à pas manuel, unitaire, compteur
• Sortie sur tapis, hauteur de table 650 mm
• Air comprimé requis : environ 0,5 MPa
• 220 V, 50 Hz, monophasé, prise européenne

Mode d’emploi de la formeuse de caisses AUTOBOX10

1. Branchez l’alimentation électrique et l’air comprimé, puis réglez le régulateur principal d’air à environ 0,5 MPa.
2. Mettez l’interrupteur principal sur marche, puis effectuez le retour à l’origine du servomoteur et la réinitialisation du vérin via l’écran tactile jusqu’à ce que les deux voyants d’origine s’allument.
3. Sélectionnez le numéro de carton sur l’écran tactile et ajustez les guides, les tapis et les ventouses selon le format choisi.
4. Chargez le magasin avec des cartons à plat et indiquez la quantité souhaitée.
5. Appuyez sur Automatique : la machine prélève, ouvre, forme, ferme et évacue les cartons jusqu’à atteindre le nombre programmé.

Réglages et entretien

• Largeur du carton. Jusqu’à dix formats mémorisés ; le servomoteur ajuste la largeur selon le numéro sélectionné.
• Guides et tapis. Les rails du magasin, la largeur des tapis, la plaque de pression et les ventouses sont réglés manuellement selon la taille du carton, dans l’ordre indiqué dans la notice.
• Air. Le régulateur principal doit être positionné à environ 0,5 MPa ; un débit d’air insuffisant ou excessif empêche la formation correcte du carton. Les réglages de vitesse des vérins sont réservés au personnel qualifié.
• Avant de démarrer. Le fonctionnement automatique commence uniquement lorsque le servomoteur et les vérins sont revenus à leur position d’origine.
• Sécurité. Coupez l’alimentation électrique et débranchez l’air comprimé avant toute intervention sur la mécanique.

Utilisation et choix de l’AUTOBOX10 : points à vérifier et problèmes fréquents

Avant de choisir l’AUTOBOX10, assurez-vous que toutes les dimensions de cartons utilisées sur votre ligne respectent les plages et limites indiquées. Vérifiez la rigidité et la finition de surface du carton, car des cartons très souples ou glissants peuvent gêner la prise et la formation. Veillez à ce que l’alimentation en air comprimé soit stable et propre, car des variations de pression peuvent entraîner une formation ou une fermeture incomplète.

Les erreurs courantes sont le mauvais réglage du nombre de cartons, un mauvais alignement des guides ou des courroies, ou un niveau de ruban adhésif trop bas. Ces situations peuvent provoquer des blocages, des cartons mal formés ou une absence de fermeture. Pour éviter les arrêts, suivez l’ordre des réglages indiqué dans le manuel et ne modifiez pas les paramètres pneumatiques sans formation préalable.

Pour intégrer la formeuse de cartons automatique dans une ligne existante, prévoyez un accès facile au magasin de cartons et aux commandes pour l’opérateur. Prévoyez également un nettoyage et une inspection réguliers des éléments mobiles.

Avant de choisir une formeuse de cartons

Le prix est affiché sur cette page. Quelques éléments déterminent si la machine convient à votre ligne : vérifiez-les avant de commander, ou transmettez-nous ces informations pour que nous puissions les examiner ensemble.

• Dimensions des cartons. Longueur de 200 à 500 mm, largeur de 200 à 400 mm, hauteur de 150 à 350 mm, dans les deux limites ci-dessus.
• Ruban adhésif. 50 ou 60 mm ; 75 mm sur demande.
• Alimentation. 220 V, 50 Hz, monophasé, et air comprimé à environ 0,5 MPa.
• Encombrement. La machine mesure 2020 × 2080 × 1396 mm ; la sortie des cartons se fait à 650 mm.
• Enlèvement. La machine est préparée dans une caisse de 245 × 126 × 160 cm, poids brut 550 kg ; la machine seule pèse 530 kg.
