Imprimante jet d’encre pour cartons à double tête ST-210S-H2

Imprimante jet d’encre pour cartons ST-210S-H2

La ST-210S-H2 est une imprimante jet d’encre pour cartons dotée de deux têtes d’impression. Assemblées, elles permettent d’imprimer un bloc jusqu’à 25,4 mm de hauteur ; séparées, elles marquent deux emplacements sur l’emballage ou deux lignes côte à côte.

Chaque tête atteint une résolution de 600 × 600 DPI, et l’appareil suit une ligne à 406 m/min à 90 DPI. L’espace entre les têtes et le produit est de 1 à 5 mm, sans autre élément intermédiaire.

La ST-210S-H2 est conçue pour être intégrée dans des lignes de production automatisées où les produits avancent sur des convoyeurs et nécessitent un marquage de données variables. Elle s’utilise dans les secteurs de la fabrication, de la logistique, de l’agroalimentaire, de la pharmacie, des biens de consommation, de l’automobile et des dispositifs médicaux. L’imprimante convient pour la sérialisation, le codage de lots, la traçabilité par QR code et le marquage réglementaire, notamment lorsque la cadence est élevée et que les changements de produits sont fréquents.

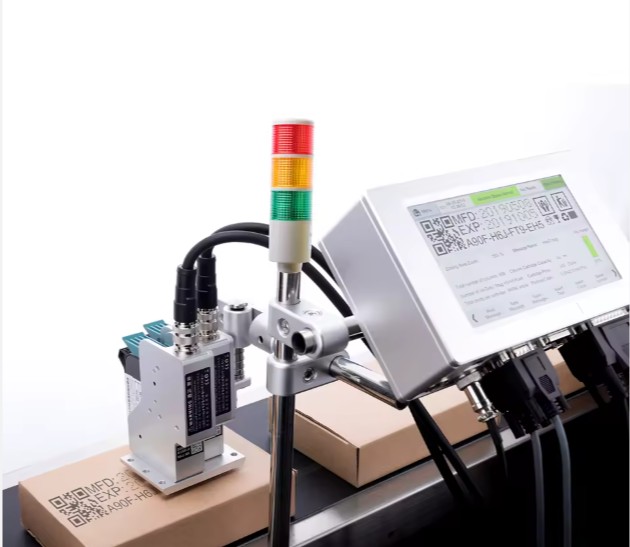

Sur la ligne, le contrôleur se place à côté du convoyeur, la cellule photoélectrique détecte le passage du colis et, si la vitesse varie, un encodeur peut être ajouté. Le support ne doit pas vibrer, et les deux têtes doivent être positionnées à la même distance du produit, sinon l’impression sera plus claire sur l’une d’elles. Les textes et codes peuvent être saisis sur l’écran ou envoyés depuis un système connecté via le réseau, USB ou RS232.

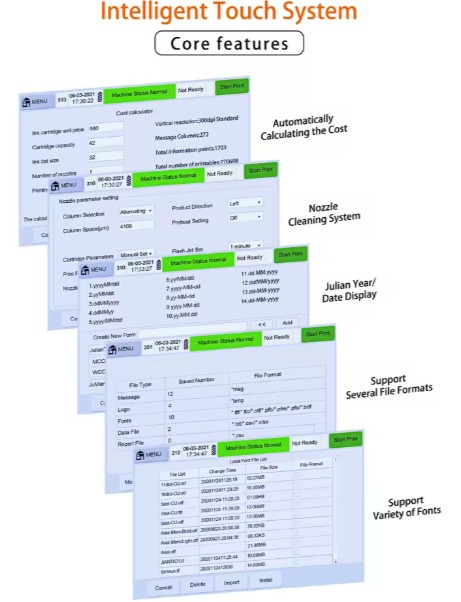

L’écran tactile couleur de 7 pouces fonctionne sous Linux embarqué, disponible en plus de 40 langues. Il gère plus de vingt compteurs indépendants et permet l’impression de textes, dates, marques de poste, numéros de série, codes-barres, QR codes et champs issus d’une base de données.

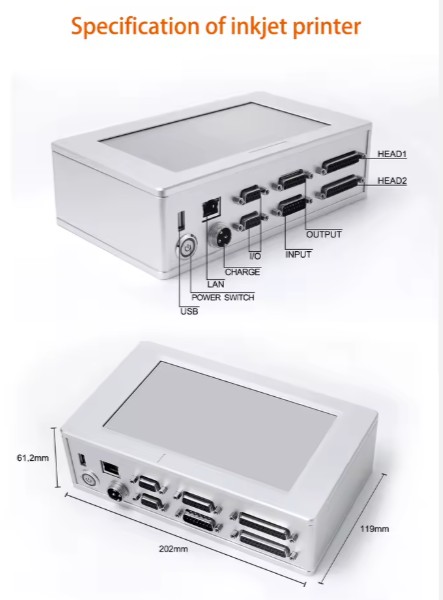

Le boîtier est en aluminium de qualité aéronautique, le contrôleur mesure 202 × 119 × 61,2 mm et chaque tête d’impression 112 × 79 × 103 mm. L’alimentation se fait par un adaptateur 100–240 V, et l’imprimante porte les certifications RoHS, CE et FCC.

Imprimante jet d’encre pour cartons ST-210S-H2 en production et logistique

Le modèle ST-210S-H2 s’utilise dans les secteurs de la fabrication, la logistique, l’agroalimentaire, la pharmacie, les biens de consommation, l’automobile et les dispositifs médicaux. Ce système d’impression s’intègre sur des lignes automatisées où les produits défilent sur convoyeur et nécessitent l’impression de données variables comme les numéros de lot, dates de péremption, codes-barres ou marquages de traçabilité.

Les principales applications sont la sérialisation, le marquage de lots, la traçabilité par QR code et le marquage réglementaire. Ce modèle est privilégié sur les lignes à cadence élevée et changements fréquents de références.

Caractéristiques techniques

Ce que la deuxième tête vous apporte

• Un bloc d’impression deux fois plus haut. Les deux têtes assemblées permettent d’imprimer sur 25,4 mm, idéal pour un bloc adresse, un grand code lot ou un code lisible par un chariot élévateur.
• Ou deux emplacements en une seule opération. Les têtes fonctionnent séparément : l’une marque le dessus du carton, l’autre le côté, en un seul passage.
• 600 DPI sur chaque tête. Les codes DataMatrix, textes fins et logos restent nets même sur du carton pelliculé.
• Suit la cadence de la ligne. 406 m/min à 90 DPI, et jusqu’à 60 m/min à 600 DPI.
• Un port réseau. USB, RS232 et port réseau TCP/IP pour recevoir les textes directement du système de gestion des commandes.
• Un seul contrôleur. Les deux têtes sont pilotées par le même contrôleur et le même écran, ce qui simplifie la configuration et la maintenance.

Équipement

• Imprimante jet d’encre thermique industrielle, buse TIJ 2.5, modèle T210E
• Deux têtes d’impression, assemblées ou indépendantes
• Hauteur d’impression jusqu’à 25,4 mm en mode assemblé, 12,7 mm par tête
• Résolution d’impression jusqu’à 600 × 600 DPI
• Vitesse d’impression maximale de 406 m/min à 90 DPI
• Distance d’impression comprise entre 1 et 5 mm
• Plus de 20 compteurs indépendants
• Cartouche de 42 ml équipée d’une puce RFID pour le suivi du niveau d’encre
• Écran tactile industriel couleur de 7 pouces, système Linux embarqué, plus de 40 langues disponibles
• Port réseau, USB et RS232, cellule photoélectrique et encodeur
• Adaptateur secteur 100–240 V AC, sortie 30 V / 4 A DC
• Structure en aluminium qualité aviation, plage de fonctionnement de 0 à 45 °C
• Conforme RoHS, CE et FCC, garantie de 12 mois

Fonctionnement de l’imprimante sur la ligne

1. Installez le contrôleur à côté du convoyeur et positionnez les deux têtes au-dessus, à une distance de 1 à 5 mm des produits, puis reliez la machine à la terre.
2. Choisissez si les têtes impriment un seul bloc haut ou deux marquages distincts, puis réglez ce paramètre sur l’écran.
3. Placez la cellule photoélectrique à l’endroit où le colis est détecté et, si la vitesse de la ligne varie, ajoutez l’encodeur.
4. Saisissez le texte sur l’écran ou envoyez-le via le réseau, puis ajustez la hauteur d’impression et la résolution.
5. Démarrez la ligne : chaque colis passant devant la cellule photoélectrique est marqué automatiquement.

Paramétrage et entretien

• Un bloc ou deux marquages. Les têtes réunies permettent d’imprimer sur 25,4 mm ; en mode indépendant, chaque tête marque à un emplacement différent. Ce réglage est prioritaire, car il détermine la position des têtes.
• Résolution et vitesse. 406 m/min à 90 DPI jusqu’à 60 m/min à 600 DPI. Choisissez la résolution minimale permettant la lecture du code.
• Distance. Positionnez les têtes entre 1 et 5 mm de la surface, et la plaque de guidage entre 0,5 et 2,5 mm des produits pour éviter tout contact avec les buses.
• Installation. Le support doit être placé dans un endroit sans vibrations, et les deux têtes doivent être positionnées à la même distance pour garantir une impression uniforme.
• Cartouches. Deux têtes nécessitent deux cartouches. Insérez-les et retirez-les en biais, et ne retirez jamais une cartouche pendant l’impression.
• Alimentation et poussière. Utilisez une prise dédiée, l’idéal étant un onduleur, et protégez l’imprimante de la poussière.

Avant de commander

Le prix est affiché sur cette page. Une imprimante pour l’emballage s’achète selon le code et la ligne ; veuillez vérifier ces éléments avant de passer commande :

• Hauteur du code. Jusqu’à 25,4 mm avec les deux têtes. Si 12,7 mm suffisent, le modèle ST-210S-H1 avec une seule tête est plus économique.
• Un ou deux emplacements. Les têtes peuvent marquer le dessus et le côté d’un même colis, ce qui détermine leur positionnement.
• Vitesse de ligne. 406 m/min à 90 DPI. À 600 DPI, la vitesse maximale est de 60 m/min.
• Support d’impression. Carton, plastique, métal, verre, câble, pierre, composants électroniques et pièces automobiles. L’encre est choisie selon le support.
• Données. Précisez si les textes proviennent de l’écran ou de votre système : l’imprimante dispose d’un port réseau, USB et RS232.
• Encre. Deux têtes nécessitent deux cartouches, prévoyez donc la consommation d’encre pour les deux lors de votre calcul de coût d’utilisation.
