Scotcheuse automatique RUBBER pour cartons – Ruban 48-60mm (Kraft ou BOPP) – 16m/min – Carton max. : L500×H500mm – Carton min. : L120×H120mm

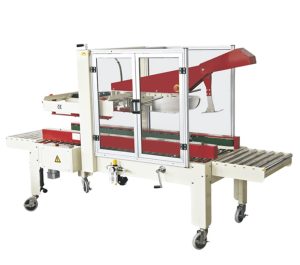

Scotcheuse automatique RUBBER pour cartons : plie les rabats supérieurs et applique le ruban adhésif sur le dessus et le dessous

La scotcheuse automatique RUBBER referme le dessus du carton sans intervention : un capteur détecte le carton, le système plie le rabat avant, le rabat arrière puis les deux latéraux, et les courroies latérales entraînent le carton sous les têtes d’application du ruban adhésif supérieur et inférieur, qui posent le ruban sur les deux faces en un seul passage. Les courroies fonctionnent à 16 m/min, sans besoin de maintenir les rabats à la main.

Elle accepte des cartons de L120 × H120 mm jusqu’à L500 × H500 mm et fonctionne avec du ruban Kraft ou BOPP de 48–60 mm de large. La largeur et la hauteur se règlent par volants, ce qui la rend idéale pour des séries de cartons de même format.

Les têtes d’application du ruban supérieur et inférieur sont des cartouches interchangeables. La longueur du ruban dépassant sur les extrémités du carton peut être réglée de 5 à 50 mm. Si le ruban est trop serré ou trop lâche, la force du ressort de traction sur la tête d’application se règle ; un ruban épais comme le Kraft nécessite plus de tension.

Pour la mise en place, il suffit de centrer un rouleau de ruban dans chaque cartouche, puis d’ajuster les courroies latérales et la tête supérieure à la taille du carton. Le carton est introduit avec les rabats supérieurs ouverts vers le haut, et le capteur déclenche le plieur.

La machine fonctionne en monophasé 220–240 V, 50–60 Hz, avec une puissance de 240 W ; le plieur de rabats est pneumatique et nécessite donc de l’air comprimé. Une protection transparente avec portes sécurise la zone de pliage et de pose du ruban, et un arrêt d’urgence est intégré au bâti.

Utilisez-la seule en bout de table de conditionnement, ou intégrez-la dans une ligne après une formeuse de caisses et un convoyeur : le carton arrive, est fermé et scellé, puis ressort à l’autre extrémité.

Caractéristiques techniques

Scotcheuse automatique RUBBER en fonctionnement

Ce que le plieur automatique de rabats change sur votre ligne d’emballage

• Fermeture automatique des rabats. Le plieur rabat les volets avant, arrière et latéraux, plus besoin de maintenir le carton fermé lors du rubanage.
• Haut et bas en un seul passage. Deux têtes d’application posent le ruban adhésif simultanément sur les deux faces du carton.
• Vitesse constante. Les bandes latérales transportent chaque carton à 16 m/min, et la longueur du ruban reste identique sur tous les colis.
• Pour de nombreux formats de cartons. De W120 × H120 mm à W500 × H500 mm, réglage unique par volants manuels.
• Prête pour une ligne automatisée. Le carton s’introduit seul, la machine fonctionne donc derrière une formeuse ou un convoyeur sans opérateur.
• Alimentation standard. Fonctionne sur 220–240 V monophasé, 240 W – aucun raccordement triphasé nécessaire.

Commandes, entraînement et sécurité

• Rabat supérieur automatique : d’abord le rabat avant, puis l’arrière, ensuite les rabats latéraux
• Têtes d’application de ruban supérieures et inférieures dans des cartouches interchangeables

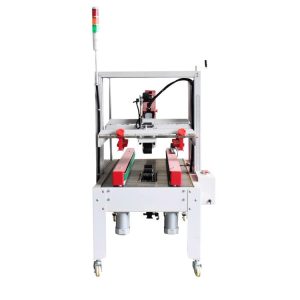

• Courroies d’entraînement latérales, 16 m/min
• Réglage de la largeur et de la hauteur par volants manuels
• Cellule photoélectrique détectant le carton et déclenchant le pliage
• Vérin pneumatique pour le pliage des rabats, avec filtre à air et régulateur
• Carters de sécurité transparents avec portes au-dessus de la zone de pliage et de pose du ruban

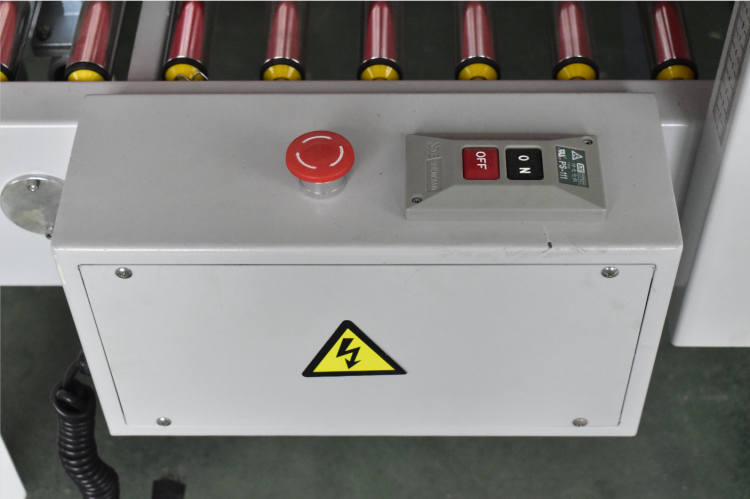

• Arrêt d’urgence sur le bâti
• Pieds réglables sur 350 mm pour ajuster la hauteur de travail ; roulettes pour déplacer la machine
• Longueur du ruban sur les extrémités du carton réglable de 5 à 50 mm

Mode d’emploi de la fermeuse de cartons RUBBER

1. Branchez la machine sur du 220–240 V monophasé et sur l’air comprimé ; purgez l’eau du filtre à air.
2. Réglez la largeur des courroies latérales et la hauteur de la tête supérieure avec les volants selon votre carton.
3. Placez un rouleau de ruban Kraft ou BOPP de 48–60 mm de large dans chaque cartouche, supérieure et inférieure, puis centrez-le.
4. Appuyez sur le bouton MARCHE ; les courroies latérales démarrent.
5. Introduisez le carton avec les rabats supérieurs ouverts et orientés vers le haut. Le capteur active le pliage, les rabats se ferment dans l’ordre et le carton passe sous les têtes d’application du ruban.
6. Retirez le carton fermé à la sortie. Si la taille du carton change, ajustez à nouveau la largeur et la hauteur.

Têtes d’application du ruban, entretien et pannes courantes

• Ruban trop serré ou trop lâche. Réglez la tension du ressort de traction sur la tête d’application ; un ruban épais comme le Kraft nécessite plus de tension.
• Coupe irrégulière. La lame est émoussée ou montée à l’envers : inversez-la ou remplacez-la.
• Patte de ruban trop longue ou trop courte. Ajustez le support de lame pour la patte avant et la butée pour la patte arrière.
• Le ruban fait des plis ou dévie sur le côté. Nettoyez le rouleau en caoutchouc, resserrez le support du ruban ou son ressort et vérifiez que le ruban est bien appliqué contre le carton.
• Unité pneumatique. Videz régulièrement l’eau du filtre à air et maintenez le graisseur rempli d’huile pour air comprimé ; essuyez la tige du vérin pour enlever la poussière.
• Entretien. Coupez l’alimentation électrique et l’air comprimé avant toute intervention. Huilez les vis de réglage tous les trois mois, gardez la lame propre et lubrifiée, et assurez-vous que la machine reste sèche. Les courroies latérales se tendent légèrement avec le temps – c’est normal.

Avant de commander une fermeuse de cartons automatique

Le prix est affiché sur cette page. Quelques éléments déterminent si la machine convient à vos cartons : vérifiez-les avant de demander un devis, ou transmettez-nous ces informations pour que nous les examinions ensemble.

• Dimensions des cartons. De L120 × H120 mm à L500 × H500 mm. Indiquez-nous la longueur, la largeur et la hauteur de vos cartons et nous vous confirmons leur compatibilité.
• Un seul format ou plusieurs. La scotcheuse automatique RUBBER se règle manuellement pour chaque format de carton. Si les dimensions changent fréquemment, le modèle AUTO&FOLD-5050 ajuste largeur et hauteur automatiquement.
• Cartons. Cartons ondulés secs, propres et non déformés ; les cartons avec revêtement plastique ne peuvent pas être fermés avec du ruban.
• Ruban adhésif. Ruban Kraft ou BOPP de 48 à 60 mm de large, un seul format et une seule épaisseur à la fois.
• Alimentation électrique et air comprimé. Prise monophasée 220–240 V, 50–60 Hz et air comprimé pour le dispositif de fermeture des rabats.
• Encombrement. La machine mesure environ 1780 × 950 × 1400 mm et pèse environ 240 kg ; elle est conditionnée dans une caisse de 1920 × 1000 × 1640 mm, poids total environ 330 kg.
