Soudeuse latérale automatique A450 – 15 m/min – Hauteur d’emballage maximale 150 mm

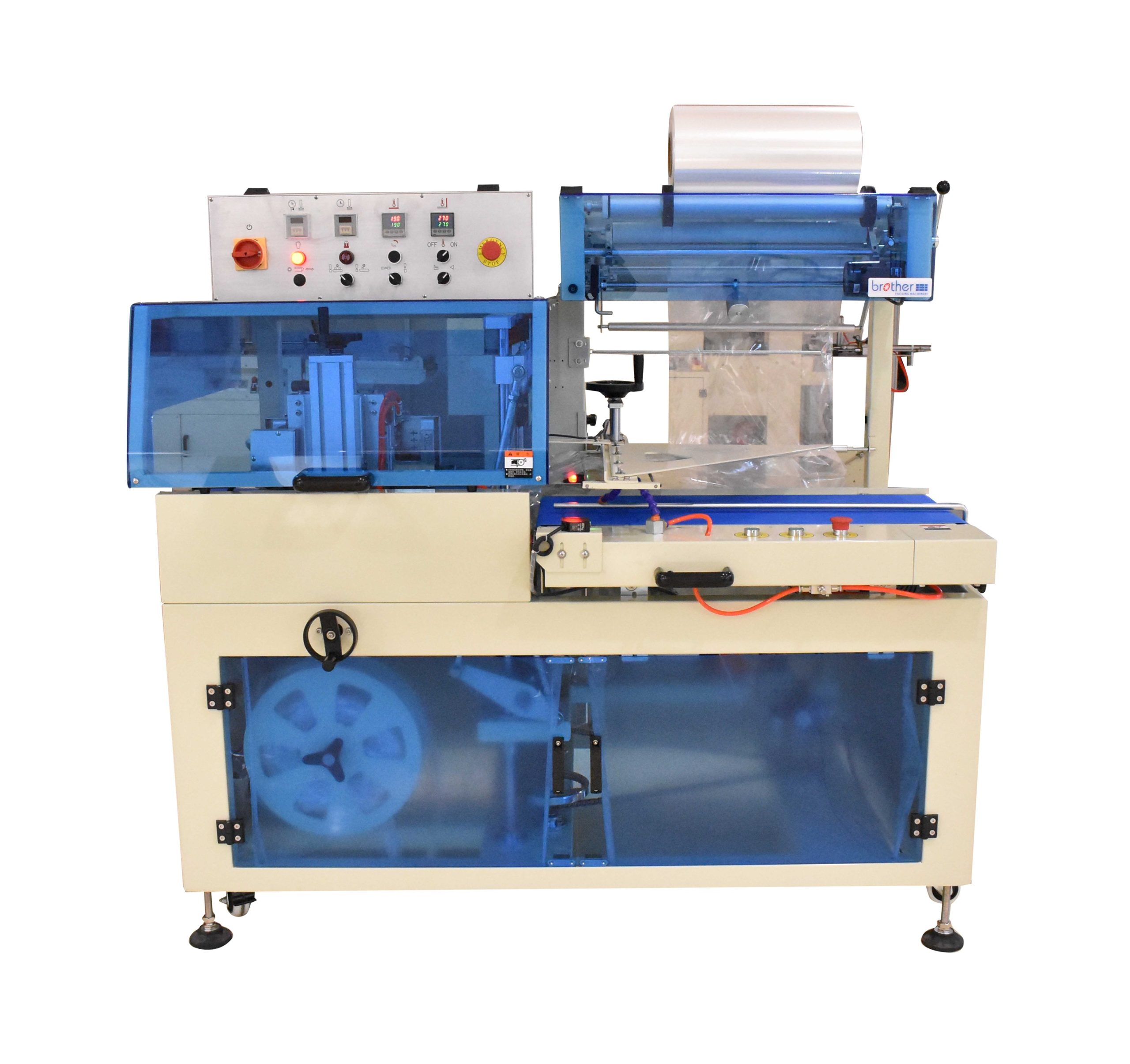

Soudeuse latérale automatique A450

La A450 est une soudeuse latérale automatique : le produit avance sur le convoyeur dans un film plié en deux, la machine soude le film sur le côté et effectue la coupe et la soudure à l’avant et à l’arrière du produit, jusqu’à 30 emballages par minute.

Grâce à la soudure latérale en continu, la longueur du produit n’est pas limitée. La hauteur maximale acceptée est de 150 mm, avec la somme largeur + hauteur inférieure à 420 mm ; le plus petit format possible est 50 × 50 × 20 mm.

La A450 dispose d’un écran tactile permettant de régler les paramètres essentiels comme le temps de soudure, l’avance du film et la vitesse de coupe. Une page manuelle sur le panneau permet d’actionner chaque fonction séparément pour le réglage. Deux modes de détection du produit sont disponibles : capteur photoélectrique vertical ou horizontal, sélectionnable dans les paramètres.

Pour la mise en route, l’opérateur raccorde l’alimentation en air comprimé avec un tuyau de 10 mm et vérifie que le manomètre indique environ 5 kg/cm². Le film plié est placé sur le support, côté ouvert vers la machine, puis guidé sur le triangle de film. La hauteur du convoyeur se règle par une manivelle, la largeur par une poignée pour s’adapter au format du produit. Dès que les couteaux de soudure atteignent la température souhaitée, la machine passe en mode automatique.

Elle fonctionne avec du film plié en deux PE, POF ou PVC d’épaisseur 0,015–0,10 mm. L’emballage passe ensuite dans un tunnel de rétraction où le film épouse parfaitement le produit.

La machine fonctionne sous 220 V, 50/60 Hz, 1,35 kW et nécessite un air comprimé d’environ 0,5 MPa. Un moteur servo commande la coupe, et une bobine récupère automatiquement les chutes de film latérales.

Domaines d’utilisation de la soudeuse latérale automatique A450

La soudeuse latérale automatique A450 est utilisée dans des secteurs tels que le bois, la quincaillerie, l’alimentaire, la pharmacie et l’électronique. Elle convient aux lignes de conditionnement de moyenne à grande capacité, lorsque les produits doivent être enveloppés sous film rétractable pour leur protection, leur présentation ou leur regroupement. Elle traite notamment des articles longs et étroits comme les profilés, plateaux, cartons et lots multiples, dans la limite des dimensions acceptées par la machine.

Cette machine s’intègre généralement après les étapes de production ou d’assemblage et avant le tunnel de rétraction. Elle peut être installée dans une ligne entièrement automatisée ou fonctionner de manière autonome pour des lots ou un conditionnement en continu. Sa capacité à traiter des produits de longueurs et de formes variées la rend idéale pour les opérations avec des formats changeants.

Caractéristiques techniques

Soudeuse latérale A450 en vidéo

Ce que la soudeuse latérale apporte à votre conditionnement

• Toute longueur. La soudure latérale suit le colis, ce qui permet d’emballer aussi bien les objets longs que courts.
• Jusqu’à 30 colis par minute. L’alimentation, l’emballage, la soudure et la coupe se font automatiquement, sans intervention manuelle entre les étapes.
• Poste de travail propre. Le film découpé sur le côté est récupéré sur une bobine pour déchets.
• Réglage sur écran tactile. Le temps de soudure, l’avance du film et la vitesse de coupe se règlent sur le panneau opérateur ; une page manuelle permet de tester chaque fonction lors du paramétrage.
• Deux modes de détection du colis. Capteur photoélectrique vertical ou horizontal, sélectionnable dans les paramètres.
• Trois types de film. PE, POF ou PVC, épaisseur de 0,015 à 0,10 mm.

Film, soudure et commandes

• Soudeuse latérale automatique avec soudure continue sur le côté et soudure transversale
• Longueur de colis illimitée, hauteur inférieure à 150 mm, largeur + hauteur inférieures à 420 mm
• Colis minimal 50 × 50 × 20 mm
• Jusqu’à 30 colis par minute, vitesse de soudure jusqu’à 15 m/min
• Film plié en centre en PE, POF ou PVC, épaisseur de 0,015 à 0,10 mm
• Couteau entraîné par servomoteur, température de soudure d’environ 180 °C

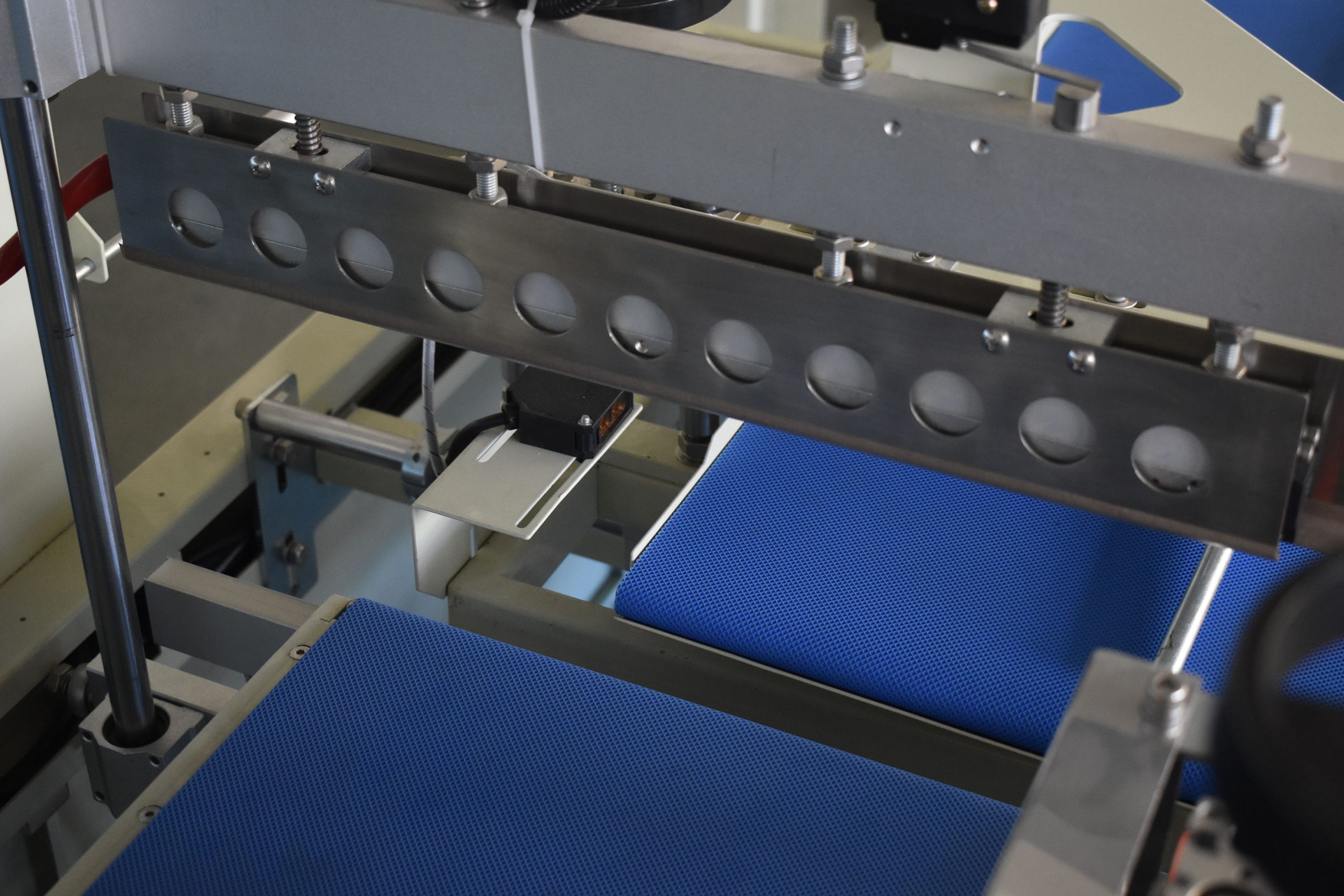

• Détection photoélectrique verticale ou horizontale

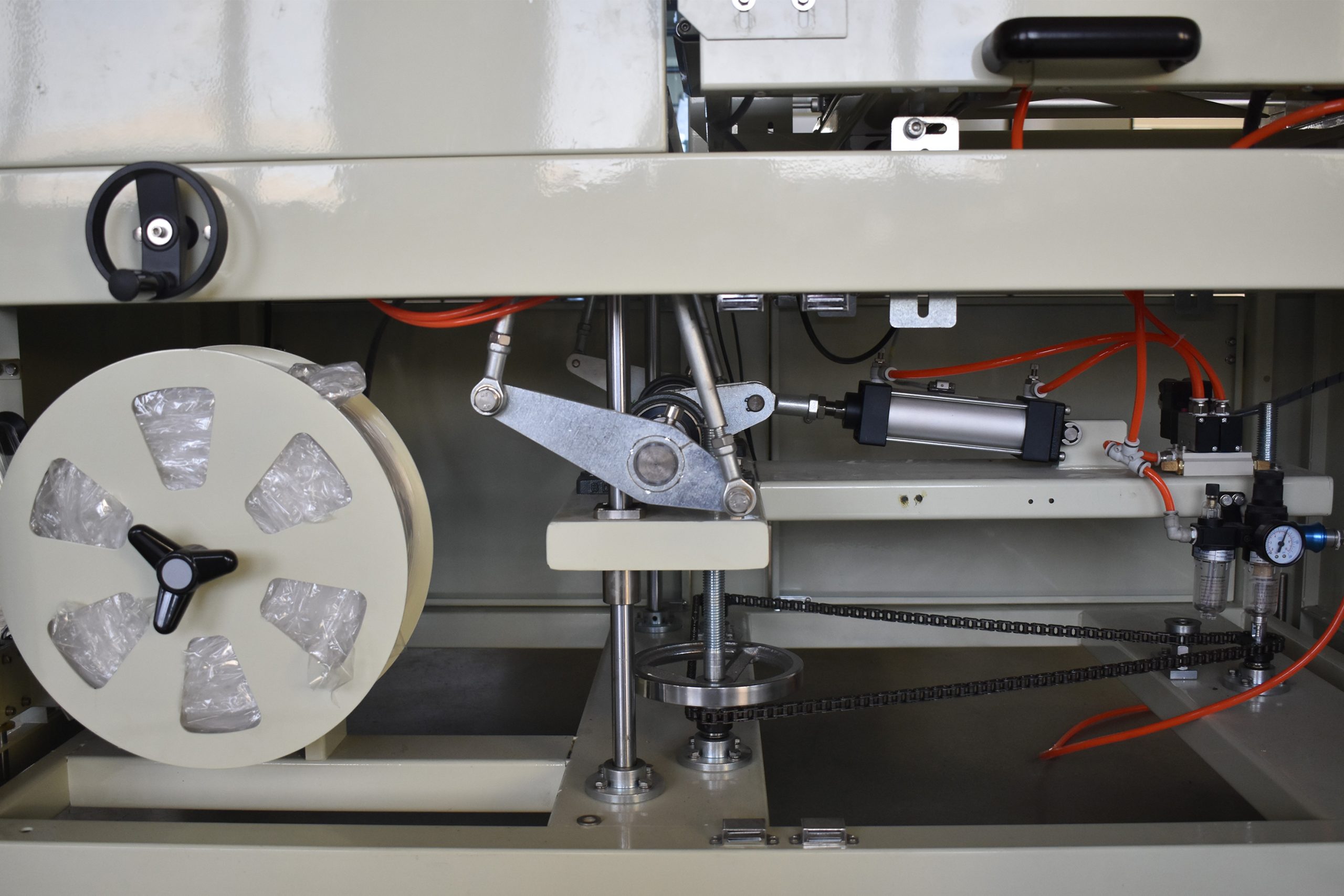

• Roue d’enroulement des chutes de film, réglage de la hauteur et de la largeur du film
• Écran tactile avec page manuelle et réglages des paramètres
• 220 V, 50/60 Hz, 1,35 kW ; air comprimé environ 0,5 MPa

Utilisation de la soudeuse latérale A450

1. Raccordez l’air comprimé (tuyau de 10 mm) et vérifiez que le manomètre indique environ 5 kg/cm².
2. Placez le film plié en centre sur le support, côté ouvert vers la machine, puis faites-le passer sur le triangle de guidage ; la largeur du film correspond à la largeur du colis plus deux fois sa hauteur, puis ajoutez 50 mm.

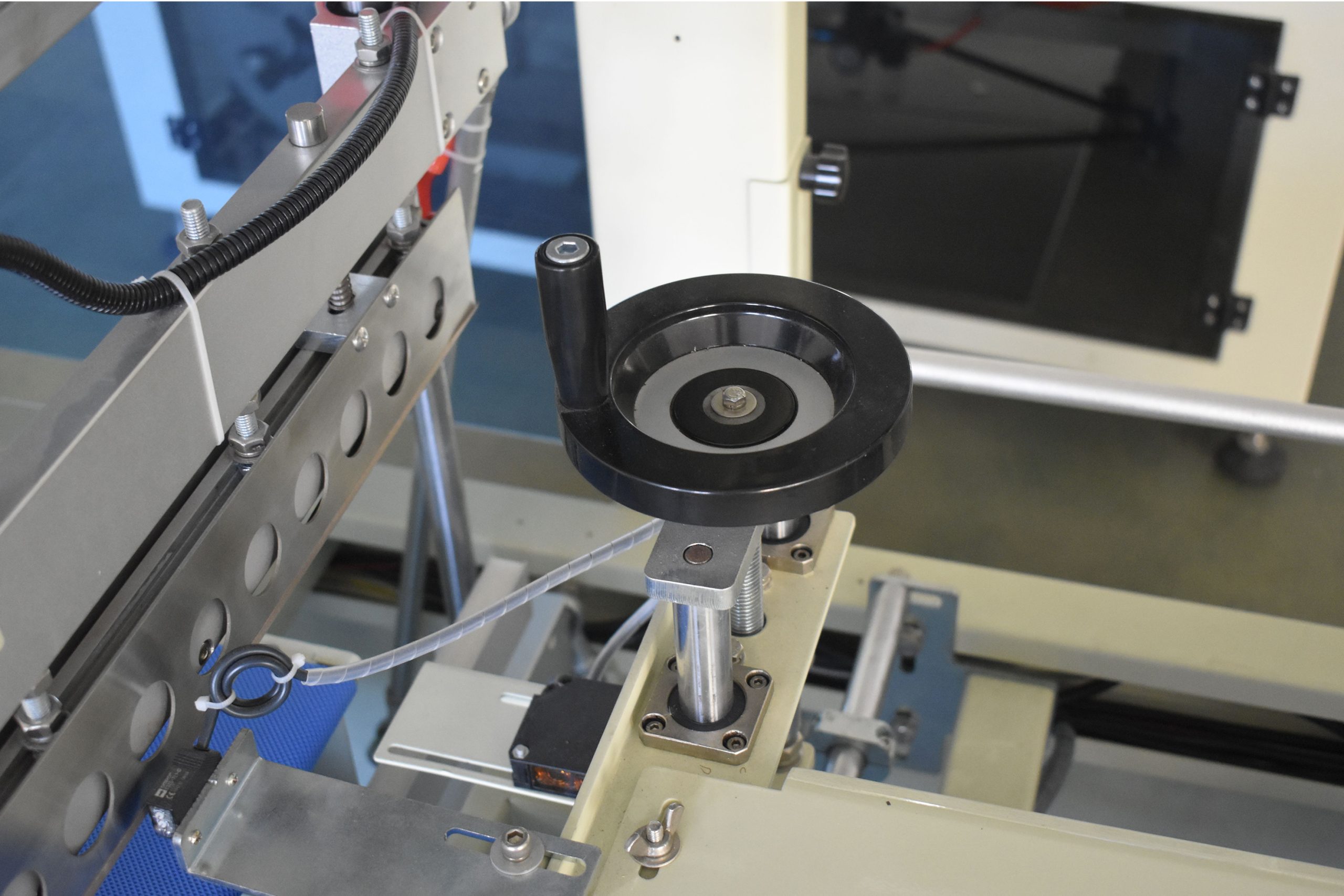

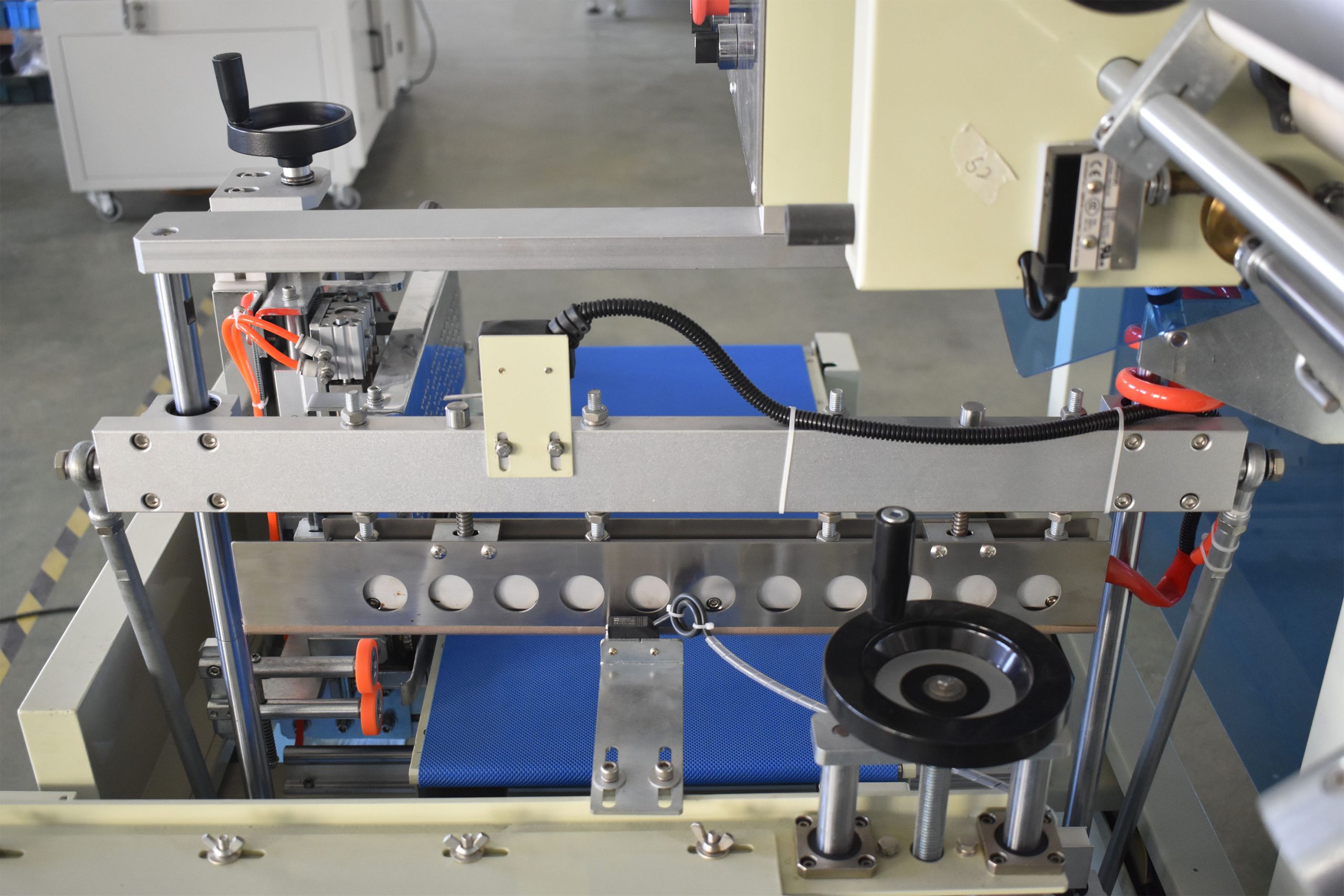

3. Réglez la hauteur du convoyeur à l’aide de la manivelle et la largeur avec la poignée de réglage, selon la taille du colis.
4. Mettez la machine sous tension, laissez chauffer les couteaux de soudure, puis sélectionnez la détection verticale ou horizontale.
5. Lancez le mode automatique : la machine emballe, soude et coupe chaque colis, puis l’envoie vers le tunnel de rétraction.

Réglages et entretien

• Température de soudure. Environ 180 °C ; elle varie selon l’épaisseur du film et la température ambiante.
• Temps de soudure. 0 à 3 s, à régler sur le panneau avec l’avance du film et la vitesse du couteau.
• Largeur du film. Largeur du colis + 2 × hauteur du colis + 50 mm.
• Air. Le manomètre doit indiquer environ 5 kg/cm² ; l’alimentation ne doit pas dépasser 6 kg/cm² en fonctionnement.
• Entretien quotidien. Nettoyez la lame de soudure avec un chiffon doux lorsqu’elle est encore tiède, et videz régulièrement l’eau du filtre à air.

Points à vérifier pour le choix et l’utilisation de la soudeuse latérale automatique A450

Avant de choisir la A450, vérifiez les dimensions et la forme de vos produits, le type et l’épaisseur du film rétractable utilisé, ainsi que l’espace disponible pour l’installation. Les produits irréguliers ou instables peuvent nécessiter des guides ou des plateaux pour faciliter l’alimentation.

Parmi les erreurs fréquentes, on retrouve l’utilisation d’un film trop étroit ou trop épais pour le produit, un mauvais réglage de la température ou du temps de soudure, ou encore un manque d’entretien des couteaux de soudure. Pour limiter les arrêts, vérifiez le passage du film et maintenez la zone de soudure propre. Lors d’un changement de format, ajustez le convoyeur et les guides du film pour éviter les blocages ou une soudure de mauvaise qualité.

Avant de choisir une soudeuse latérale

Le tarif est affiché sur cette page. Quelques critères déterminent si la machine convient à votre application : vérifiez-les avant de commander, ou transmettez-nous ces informations afin que nous puissions les examiner ensemble.

• Dimensions du colis. Hauteur inférieure à 150 mm, largeur + hauteur inférieures à 420 mm, longueur illimitée ; minimum 50 × 50 × 20 mm.
• Film. Film plié en deux en PE, POF ou PVC, épaisseur de 0,015 à 0,10 mm.
• Rétraction. La soudeuse latérale emballe et soude ; un tunnel de rétraction assure le rétrécissement du film après soudure.
• Alimentation. 220 V, 50/60 Hz, 1,35 kW, et air comprimé.
• Enlèvement. La machine est préparée dans une caisse de 182 × 100 × 159 cm, poids brut 300 kg ; la machine seule pèse 260 kg.
